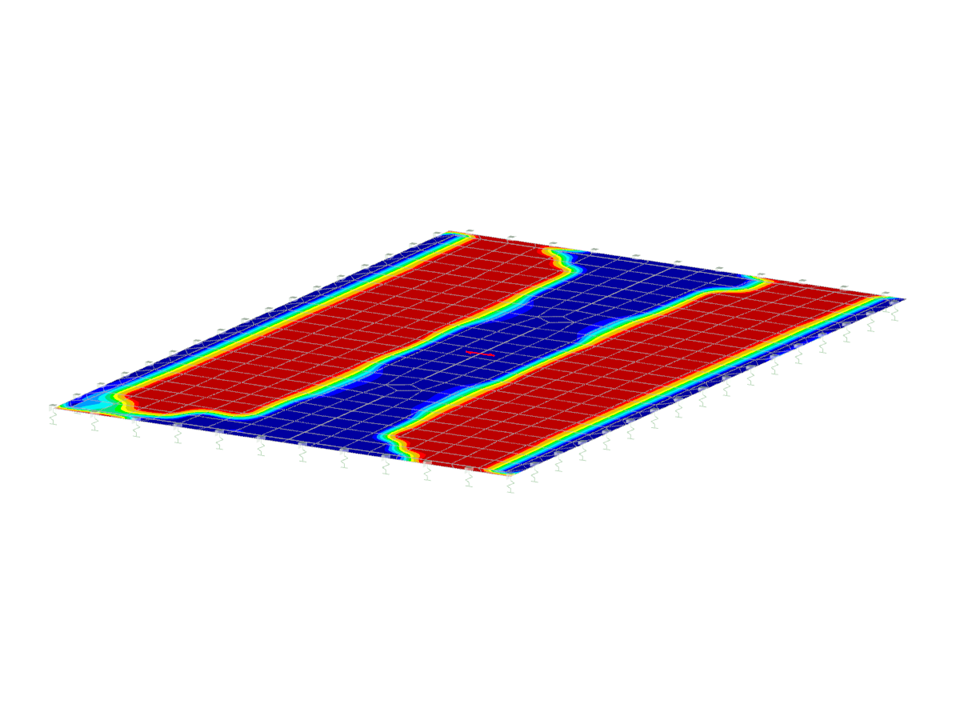

Железобетонная плита перекрытия
| Количество узлов | 14 |
| Количество линий | 13 |
| Количество стержней | 0 |
| Количество поверхностей | 1 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 16 |
| Количество расчетных сочетаний | 4 |
| Общий вес | 48,000 t |
| Размеры | 8,000 x 0,000 x 12,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
