Модель точно демонстрирует, как визуализировать проникновение свободных нагрузок на поверхности железобетонного перекрытия. Она иллюстрирует интеграцию графических символов и структурных сечений, которые показывают влияние нагрузки в критических переходных областях. Переход поверхности четко акцентирован за счет целенаправленного размещения элементов отображения. Детали улучшают понимание передачи нагрузки в этих конструктивных элементах. Изображение использует технические концепции, которые позволяют наглядно проверять эффекты проникновения.

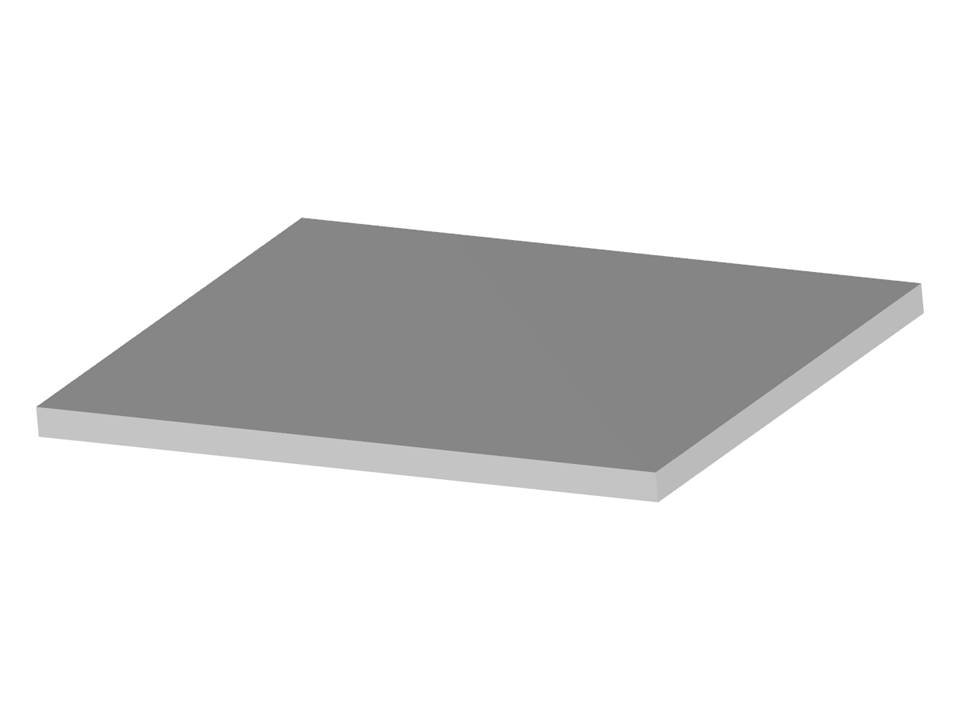

Железобетонное перекрытие
| Количество узлов | 4 |
| Количество линий | 4 |
| Количество поверхностей | 1 |
| Количество загружений | 1 |
| Общий вес | 5,692 t |
| Размеры (метрические) | 4,000 x 3,000 x 1,000 m |
| Размеры (имперские) | 13.12 x 9.84 x 3.28 feet |
| Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
