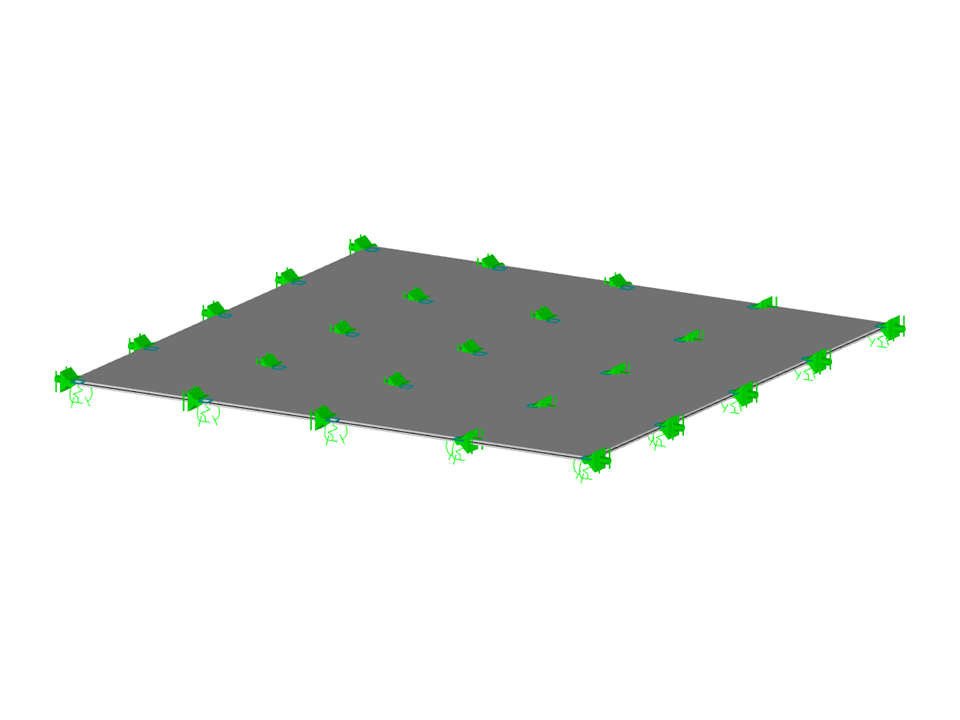

плоская плита
| Количество узлов | 137 |
| Количество линий | 116 |
| Количество стержней | 0 |
| Количество поверхностей | 26 |
| Количество тел | 0 |
| Количество загружений | 18 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 10 |
| Общий вес | 452,102 t |
| Размеры | 27,450 x 0,000 x 27,450 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Функции продукта
![Пролеты на основе рисунка 5.2 из [1]](/ru/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
Основная программа
Новое поколение программного обеспечения 3D МКЭ предназначено для расчёта стержней, поверхностей и тел.
Дополнение
Аддон Расчёт железобетонных конструкций позволяет выполнять различные расчётные проверки по нормативам различных стран. С его помощью можно рассчитывать стержни, поверхности и колонны, а также выполнять расчёт на продавливание и определение деформаций.
Дополнение
Аддон Расчёт стадий строительства (CSA) позволяет учитывать последовательность возведения конструкций (стержней, поверхностей и тел) в программе RFEM.
Дополнение
Точное определение состояния грунта существенно влияет на качество расчёта конструкций зданий.
Дополнение
Аддон Модальный анализ позволяет рассчитывать собственные числа, собственные частоты и собственные периоды для моделей стержней, поверхностей и тел.
Дополнение
Аддон включает в себя обширную базу данных акселерограмм из зон землетрясений, которые можно использовать для создания спектров реакций.
Дополнение
С помощью аддона Диаграммный метод расчёта можно проанализировать сейсмические воздействия на конкретное здание и оценить, сможет ли оно выдержать землетрясение.
Дополнение
Этажи впоследствии могут быть скорректированы различными способами.
Дополнение
Аддон Расчёт кладки для RFEM позволяет рассчитывать каменные конструкции по методу конечных элементов. Он был разработан в рамках исследовательского проекта DDMaS - Оцифровка проектирования каменных конструкций. Модель материала, выполненная методом макромоделирования, учитывает нелинейные свойста кладки как комбинации кирпича и раствора.
Дополнение
Аддон Устойчивость конструкции выполняет расчёт конструкций на устойчивость.
Дополнение
Аддон Расчёт напряжений-деформаций выполняет общий расчёт напряжений, вычисляя расчётные напряжения и сравнивая их с предельными напряжениями.
Дополнение
Аддон Расчёт стальных конструкций выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
Основная программа
Современная 3D программа для расчёта и проектирования конструкций подходит для статического и динамического расчёта балочных конструкций, а также для расчётов из железобетона, стали, древесины и других материалов.
Дополнение
Аддон Устойчивость конструкции выполняет расчёт конструкций на устойчивость.
Дополнение
Аддон Расчёт напряжений-деформаций позволяет выполнять общий анализ напряжений, рассчитывая существующие напряжения и сравнивая их с предельными напряжениями.
Дополнение
Аддон Расчёт стальных конструкций выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
