Модель демонстрирует два различных варианта настройки КЭ-сетки при моделировании и расчёте стеклянных плит в RF-GLASS. Здесь показано применение утолщения сетки для оптимизации конечноэлементного представления. Прилагаемое изображение показывает закруглённую стеклянную плиту с детализированной графической визуализацией КЭ-сетки. Представление помогает инженерам в анализе и оптимизации стеклянных элементов конструкции. Технические детали настройки сетки объясняются на практике.

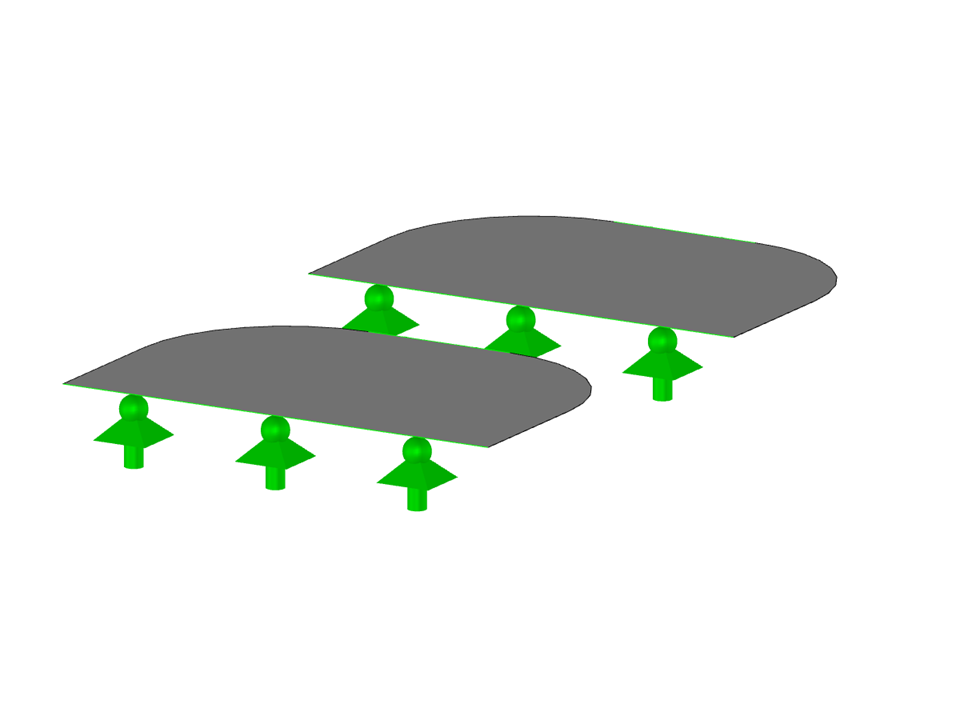

Закруглённая стеклянная панель
| Количество узлов | 16 |
| Количество линий | 12 |
| Количество поверхностей | 2 |
| Количество загружений | 1 |
| Общий вес | 0,313 t |
| Размеры (метрические) | 0,750 x 1,250 x 0,000 m |
| Размеры (имперские) | 2.46 x 4.1 x 0 feet |
| Версия программы | 5.23.02 |
