Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности

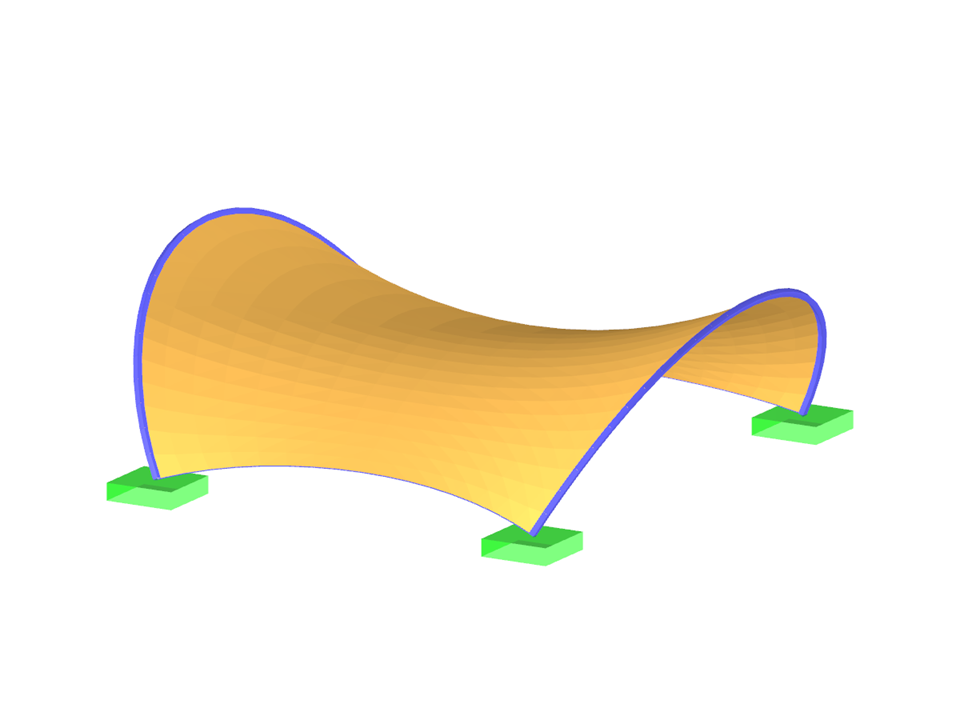

Натяжная мембранная конструкция, опирающаяся на 2 арки, форма которых была рассчитана в программе для расчёта конструкций RFEM.
Мембранная кровля на двух арках
| Количество узлов | 6 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 1 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 25,663 t |
| Размеры | 12,000 x 3,500 x 10,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
.png?mw=350&hash=e2084835b97f9eb68815b9c0758617db71647821)
Общие сведения
.png?mw=350&hash=29ff6920520b9e14dadb8a84c38d4028b822a736)
.png?mw=350&hash=a88dfc36244a0ee7d3cfee49891ed13d2375fe61)
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
Тип нагрузки «Затопление» позволяет моделировать воздействие дождя на поверхности с несколькими кривизнами, учитывая перемещения в соответствии с анализом больших деформаций.
Этот численный процесс дождя анализирует заданную геометрию поверхности и определяет, какие компоненты дождя стекают, а какие собираются в лужи (водяные карманы) на поверхности. По размеру зоны определяется соответствующая вертикальная нагрузка для расчёта конструкции.
Например, вы можете использовать эту функцию при расчёте приблизительно горизонтальной геометрии мембранных кровель, подверженных ливневым нагрузкам.
K пояснительному видео
