Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs или *.rf6). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - по ссылке ниже.
Модель была создана группой инженеров Dlubal Latam.

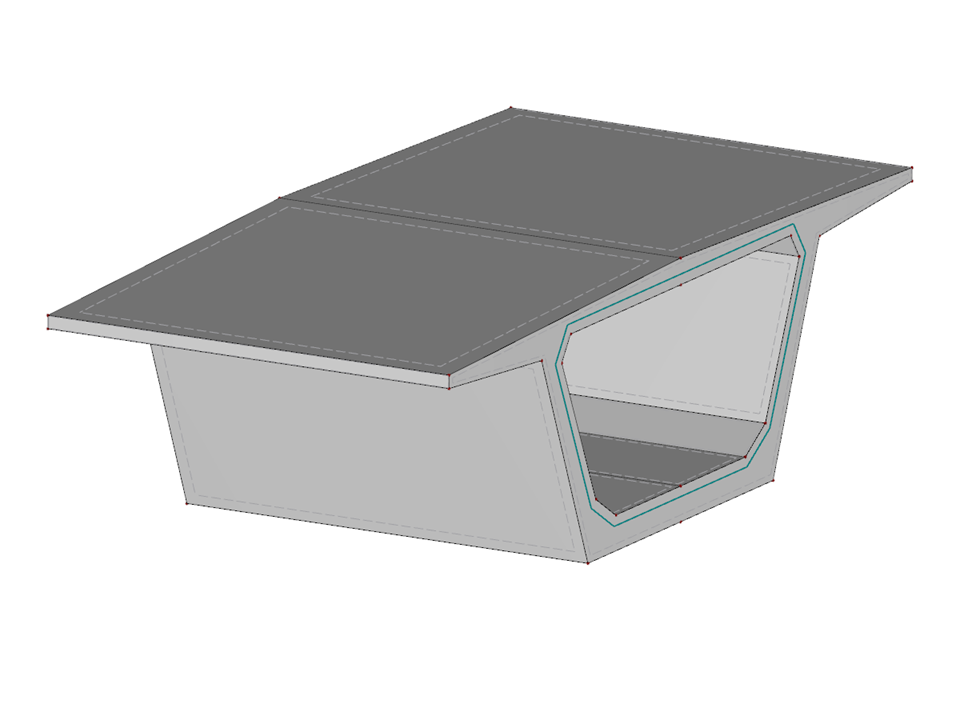

Сегмент для мостов
| Параметры блока можно редактировать динамически | |
| Количество узлов | 40 |
| Количество линий | 60 |
| Количество стержней | 0 |
| Количество поверхностей | 22 |
| Количество тел | 1 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 71,816 t |
| Размеры | 5,000 x 2,950 x 10,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
