Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках вы найдете в Кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

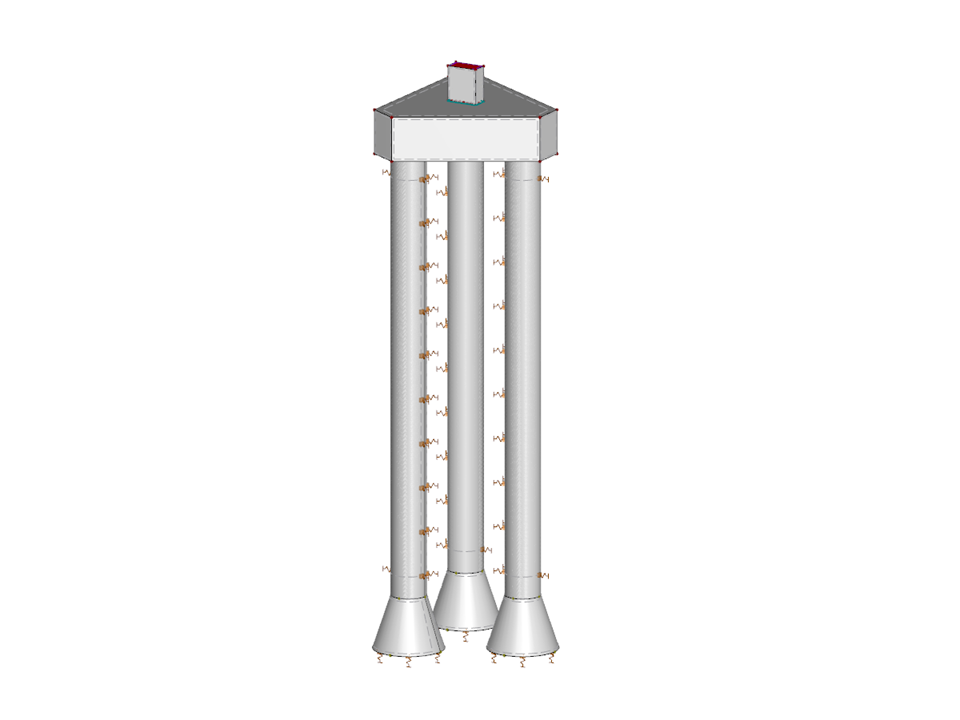

Наголовник с тремя сваями
| Параметры блока можно редактировать динамически | |
| Количество узлов | 43 |
| Количество линий | 58 |
| Количество стержней | 7 |
| Количество поверхностей | 32 |
| Количество тел | 8 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 65,839 t |
| Размеры | 3,765 x 13,000 x 4,100 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
