Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs или *.rf6). Более подробную информацию о параметризованных моделях и блоках вы найдете в Кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

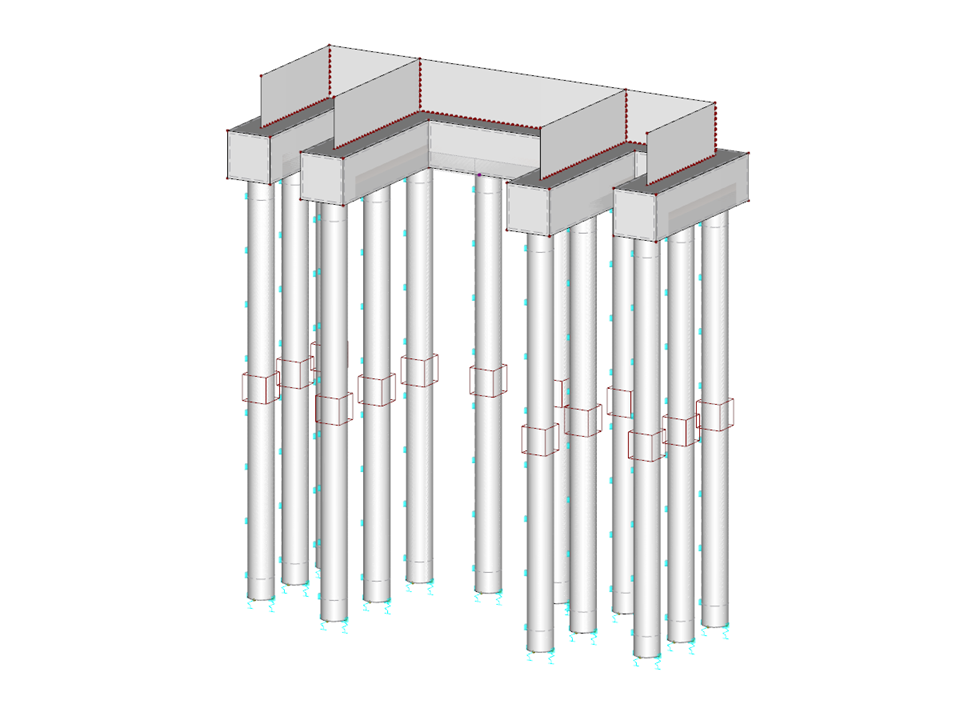

Головка сваи для фундамента лифта
| Параметры блока можно редактировать динамически | |
| Количество узлов | 120 |
| Количество линий | 159 |
| Количество стержней | 23 |
| Количество поверхностей | 79 |
| Количество тел | 15 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 95,473 t |
| Размеры | 9,075 x 9,900 x 4,040 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
