Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs или *.rf6). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - по ссылке ниже.Модель была создана техническим коллективом Dlubal Latam.

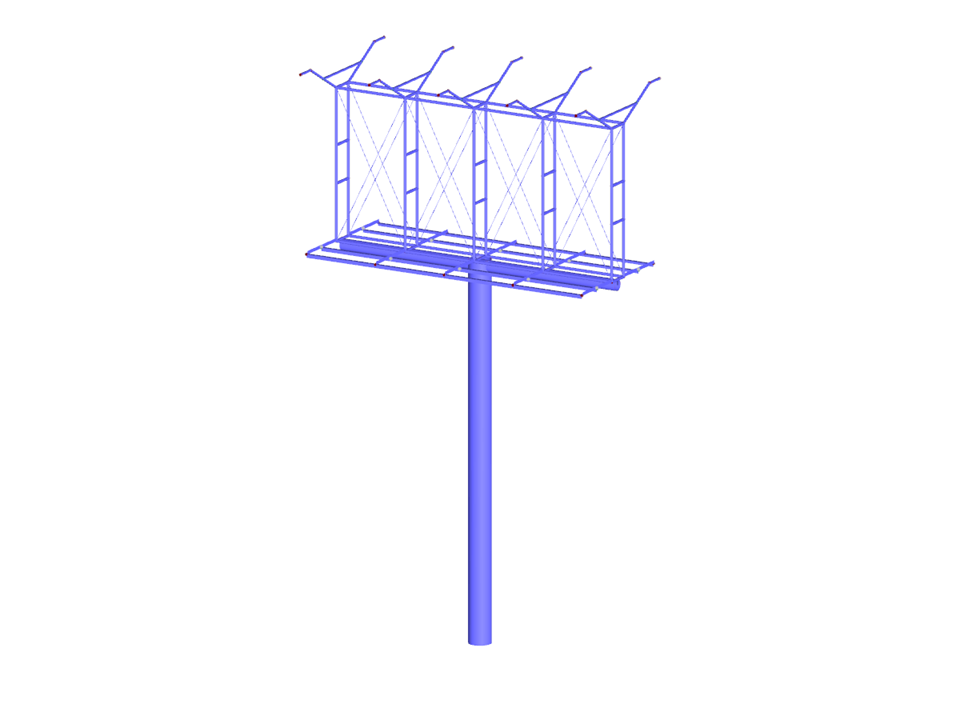

Рекламный стенд с подсветкой
| Параметры блока можно редактировать динамически | |
| Количество узлов | 96 |
| Количество линий | 125 |
| Количество стержней | 125 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 10 |
| Количество сочетаний нагрузок | 68 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 1,982 t |
| Размеры | 8,000 x 14,750 x 4,198 m |
