Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs или *.rf6). Более подробную информацию о параметризованных моделях и блоках вы найдете в кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

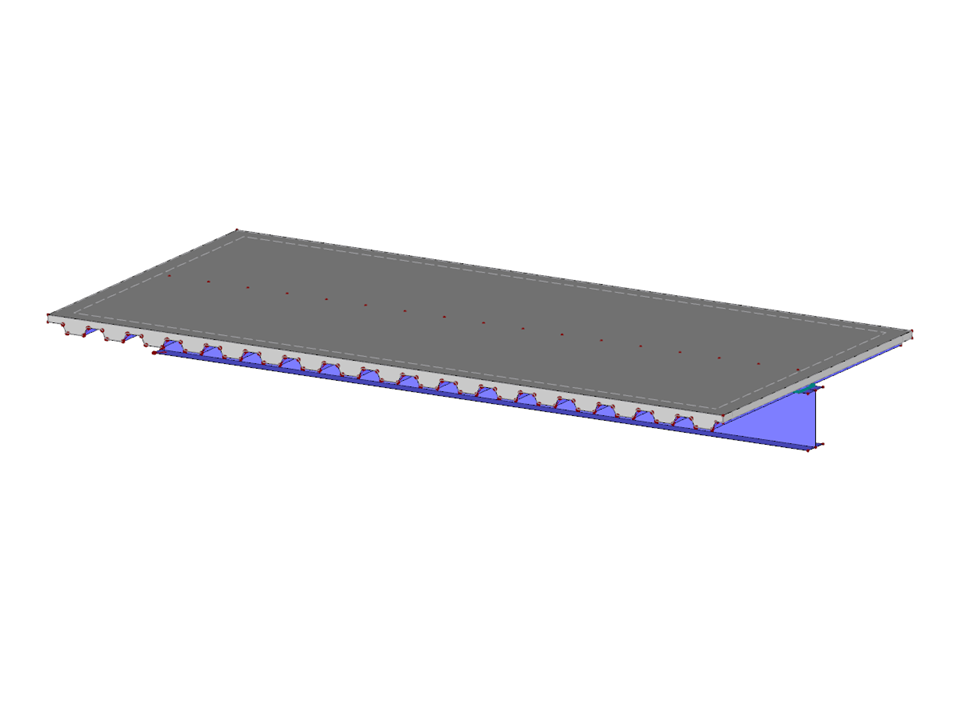

Стальная плита перекрытия
| Параметры блока можно редактировать динамически | |
| Количество узлов | 544 |
| Количество линий | 774 |
| Количество стержней | 34 |
| Количество поверхностей | 282 |
| Количество тел | 18 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 2,853 t |
| Размеры | 5,155 x 0,510 x 2,500 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Функции продукта
Функции продукта
Функции продукта
,_LC1_LI.jpg?mw=350&hash=871f19dacc172cbb19cbdefc7c490c9db999ca2b)
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
В дополнении Расчёт железобетонных конструкций предоставляет возможность выполнить сейсмический расчёт по AISC 341-16 для стальных стержней.
Для этого в программе имеется пять типов SFRS (сейсмоустойчивые системы).
