Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs или *.rf6). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

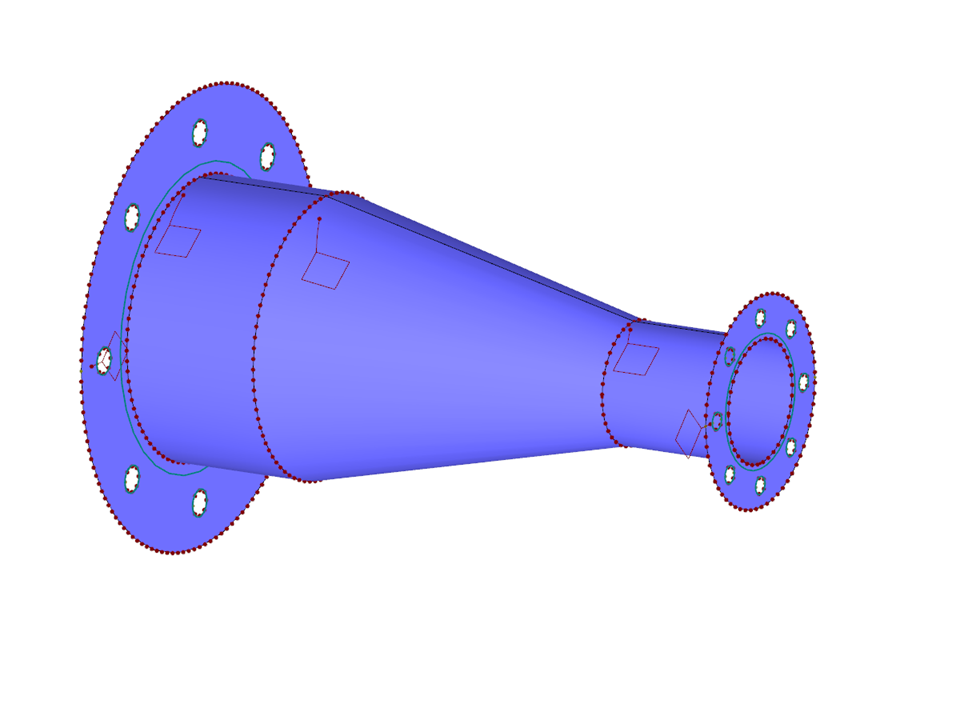

Редукция трубы
| Параметры блока можно редактировать динамически | |
| Количество узлов | 28 |
| Количество линий | 25 |
| Количество стержней | 0 |
| Количество поверхностей | 5 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 0,666 t |
| Размеры | 1,775 x 1,300 x 1,300 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
