Модель, созданная технической группой Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rfs).

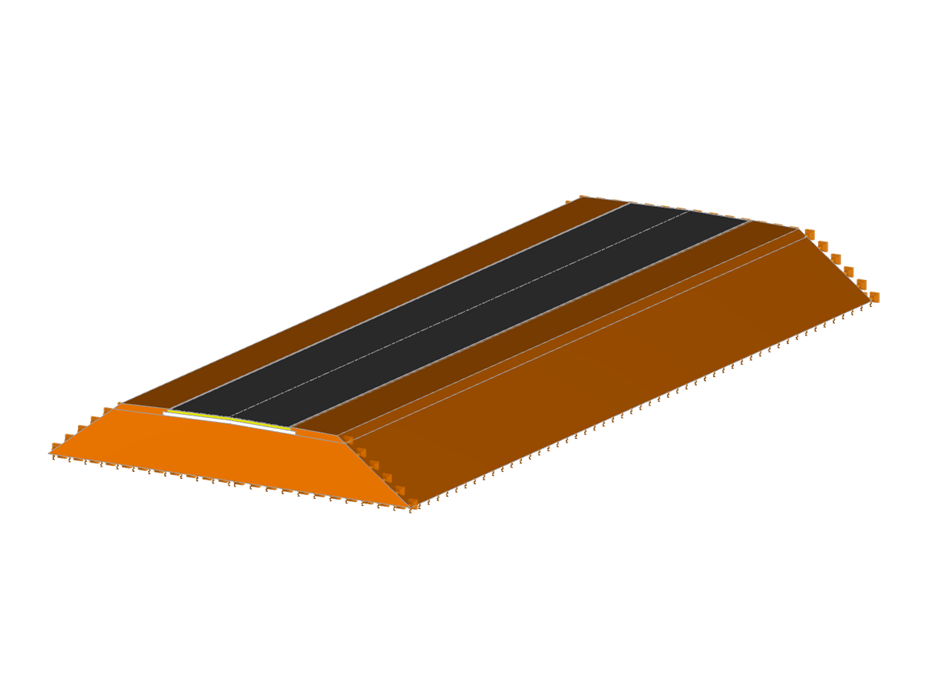

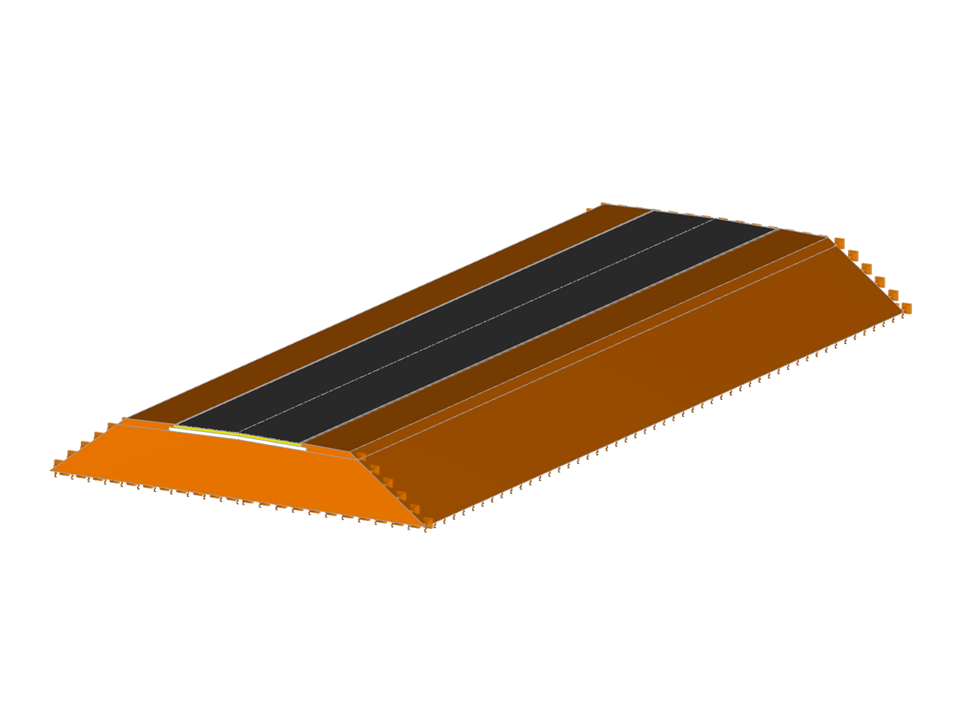

Тротуар
| Параметры блока можно редактировать динамически | |
| Количество узлов | 45 |
| Количество линий | 74 |
| Количество поверхностей | 36 |
| Количество тел | 5 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 5806,625 t |
| Размеры | 22,660 x 50,000 x 3,600 m |
| Версия программы | 5.25.01 |
