Video | 3skeng Steelwork Tool
Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности

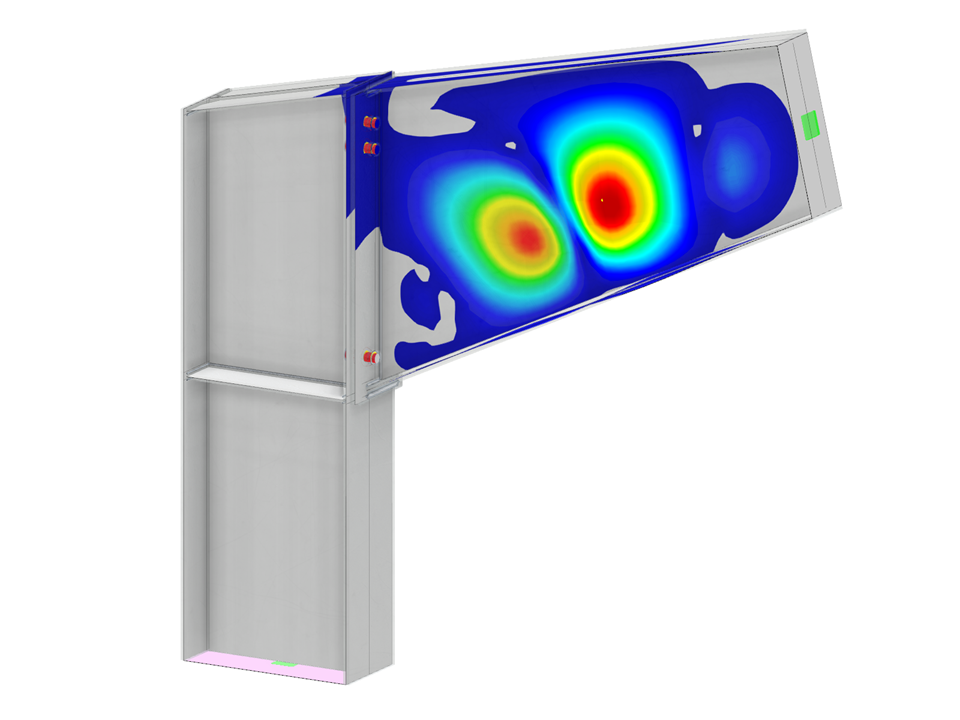

Жёсткое стальное соединение | Индивидуальная модель
| Количество узлов | 812 |
| Количество линий | 660 |
| Количество стержней | 408 |
| Количество поверхностей | 51 |
| Количество тел | 0 |
| Количество загружений | 10 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,129 t |
| Размеры | 1,326 x 1,339 x 0,170 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Функции продукта
Функции продукта
Функции продукта
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
- Модель стального соединения и результаты могут быть сохранены в виде отдельного файла модели
- Результирующие напряжения и результаты расчета на устойчивость (потеря устойчивости соединения) могут быть отображены в отдельной модели
- В сохранённой модели можно запустить анимацию деформирования соединения,
- Компоненты соединения при сохранении преобразуются в поверхности и стержни
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
