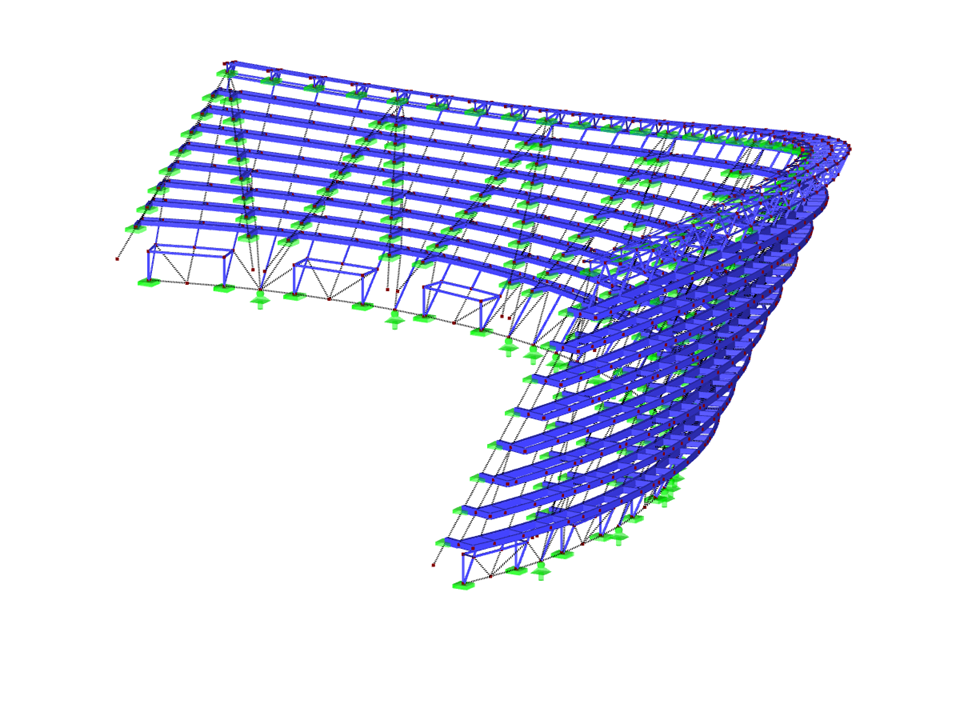

Стальная конструкция фасада
| Количество узлов | 1433 |
| Количество стержней | 2915 |
| Количество загружений | 11 |
| Количество сочетаний нагрузок | 24 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 368,981 t |
| Размеры | 93,927 x 93,154 x 31,373 m |
| Версия программы | 8.24.01 |
Функции продукта
Общие сведения
Функции продукта
Функции продукта
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
В дополнении Расчёт железобетонных конструкций предоставляет возможность выполнить сейсмический расчёт по AISC 341-16 для стальных стержней.
Для этого в программе имеется пять типов SFRS (сейсмоустойчивые системы).
Основная программа
Новое поколение программного обеспечения 3D МКЭ предназначено для расчёта стержней, поверхностей и тел.
Дополнение
Аддон Расчёт стальных конструкций выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Дополнение
Аддон Стальные соединения для RFEM позволяет рассчитывать стальные соединения с помощью модели КЭ. Моделирование выполняется автоматически в фоновом режиме, и им можно управлять с помощью простого и привычного ввода компонентов.
Дополнение
Аддон Кручение с депланацией (7 степеней свободы) позволяет учитывать депланацию сечения как дополнительную степень свободы при расчёте стержней.
Дополнение
Аддон Нелинейная работа материала позволяет учитывать в программе RFEM нелинейности материала, например, изотропную пластичность, ортотропную пластичность или изотропное разрушение.
Дополнение
Аддон Устойчивость конструкции выполняет расчёт конструкций на устойчивость.
Дополнение
Аддон Расчёт стадий строительства (CSA) позволяет учитывать последовательность возведения конструкций (стержней, поверхностей и тел) в программе RFEM.
Дополнение
Аддон Расчёт с учётом зависимости от времени (TDA) позволяет учитывать работу материала стержней в зависимости от времени. Долгосрочные эффекты, такие как ползучесть, усадка и старение, могут влиять на распределение внутренних сил в зависимости от конструкции.
Дополнение
Аддон Поиск формы находит оптимальную форму стержней, на которые действуют нормальные силы, и моделей поверхностей, подверженных растяжению. Форма определяется равновесием между нормальной силой стержня или мембранным напряжением и существующими граничными условиями.
Дополнение
Аддон Модальный анализ позволяет рассчитывать собственные числа, собственные частоты и собственные периоды для моделей стержней, поверхностей и тел.
Дополнение
С помощью аддона Диаграммный метод расчёта можно проанализировать сейсмические воздействия на конкретное здание и оценить, сможет ли оно выдержать землетрясение.
Дополнение
Этажи впоследствии могут быть скорректированы различными способами.
Дополнение
Аддон Расчёт напряжений-деформаций выполняет общий расчёт напряжений, вычисляя расчётные напряжения и сравнивая их с предельными напряжениями.
Основная программа
Современная 3D программа для расчёта и проектирования конструкций подходит для статического и динамического расчёта балочных конструкций, а также для расчётов из железобетона, стали, древесины и других материалов.
