Скачайте данную модель многоэтажного железобетонного здания и откройте ее в программе для расчета конструкций RFEM 6.
Эта модель была использована в вебинаре 'Сейсмический расчет по норме Еврокод 8 в программе RFEM 6 и RSTAB 9' 7 декабря 2022 г. (на арабском языке).

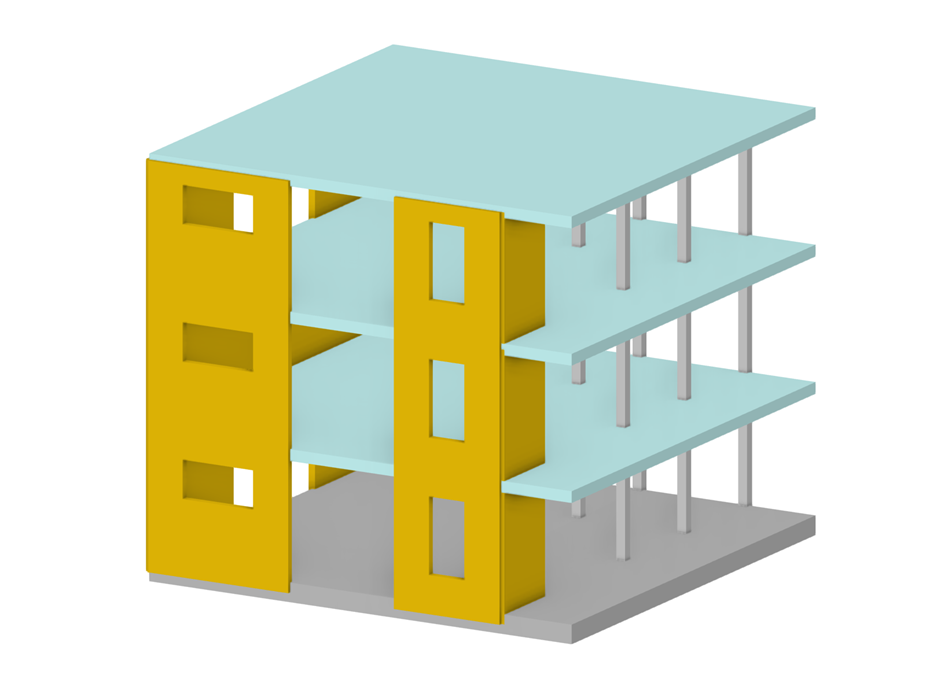

Многоэтажное здание из железобетона
| Количество узлов | 114 |
| Количество линий | 137 |
| Количество стержней | 21 |
| Количество поверхностей | 27 |
| Количество тел | 0 |
| Количество загружений | 5 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 619,659 t |
| Размеры | 12,000 x 10,500 x 12,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Функции продукта
Коэффициент θ рассчитывается следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
