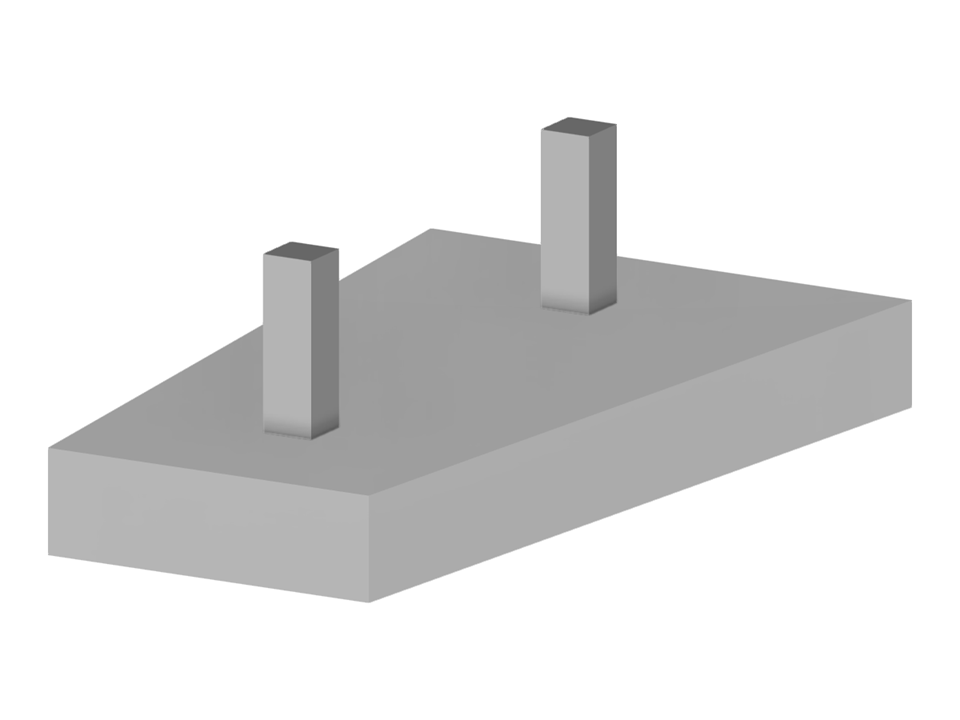

Параметризация железобетонной комбинированной базы, принимает геометрию базы данных, колонн и параметров грунта.
- Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).
Комбинированная опора
| Параметры блока можно редактировать динамически | |
| Количество узлов | 12 |
| Количество линий | 14 |
| Количество стержней | 2 |
| Количество поверхностей | 6 |
| Количество тел | 1 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 17,300 t |
| Размеры | 3,000 x 1,600 x 5,000 m |
