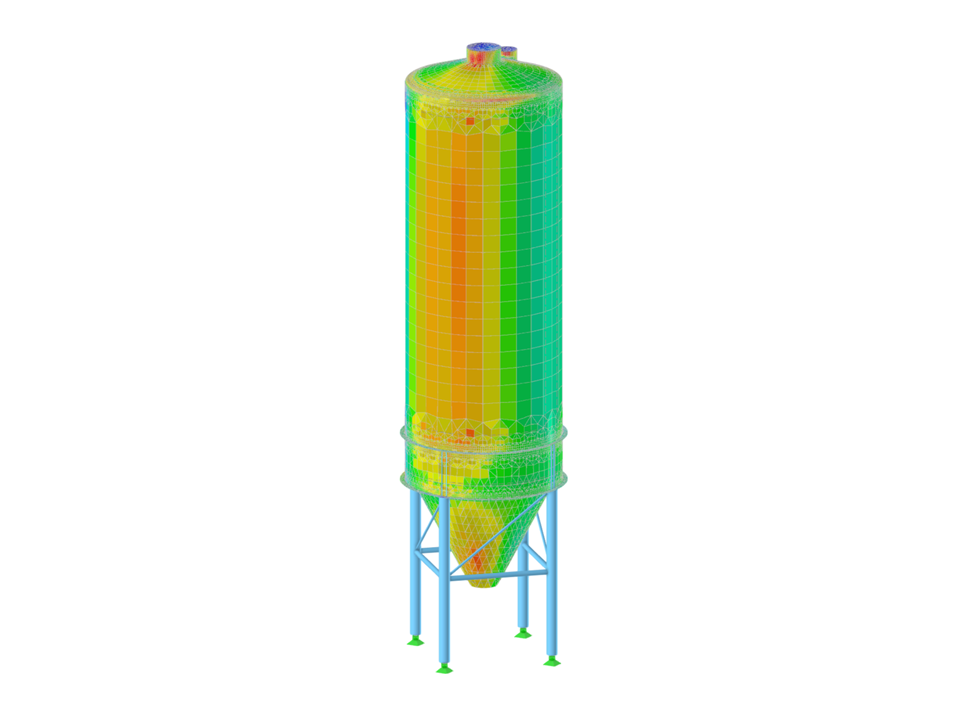

Модель силоса
| Количество узлов | 49 |
| Количество линий | 81 |
| Количество стержней | 21 |
| Количество поверхностей | 29 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 12,396 t |
| Размеры | 4,900 x 18,050 x 4,900 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
База знаний
Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.
Wie Sie Die Die Eermittelten Werte ansetzen, erfahren Sie in diesem {%stronghttps://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/baza-znanij/001870 Fachbeitrag]].
Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.
На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:
- Давление на поверхность
- Коэффициент поверхности cp
- Расстояние от стены y+ (стационарный поток)
С помощью RWIND 2 Pro вы можете легко нанести на поверхность проницаемость. Все, что вам нужно, это определение
- коэффициента Дарси D,
- коэффициента инерции I и
- длина пористой среды в направлении потока L,
для определения ограничений давления между передней и задней частью пористой зоны. Благодаря этой настройке вы получите поток через эту зону с отображением результатов, состоящим из двух частей, по обеим сторонам области зоны.
Но и это еще не все. Кроме того, создание упрощённой модели позволяет распознать проницаемые зоны и учитывать соответствующие отверстия в обшивке модели. Можно ли обойтись без сложного геометрического моделирования пористого элемента? Понятное дело - тогда у нас хорошие новости! Благодаря точному определению параметров проницаемости можно избежать именно этого неприятного процесса. Используйте эту функцию для моделирования проницаемых брезентов для строительных лесов, пылезащитных занавесок, сетчатых конструкций и т.д. Вы будете поражены!
Подробнее
Вы уже знакомы с редактором для управления измельчением сетки? Он будет вам отличным помощником в работе! В чем может быть причина? Это ' просто - у вас есть следующие возможности:
- Графическая визуализация областей с измельчением сетки
- Обработка зон сеткой
- Отключение стандартного измельчения 3D-сетки с преобразованием в соответствующее ручное измельчение 3D-сетки.
Эти параметры помогут вам сформулировать подходящее правило для создания сетки всей модели, даже для моделей с необычными размерами. Используйте редактор для эффективного определения мелких деталей модели на больших зданиях или областей детализированной сетки в области покрытия модели. Вы будете поражены!
