Эта модель изображает наклонную неразрезную балку, обычно известную как балка Гербера, с чередующимися пролетами, шарнирами и удлиненными консольными концами. Она иллюстрирует практическое применение шарниров для обеспечения определенных поворотов, что помогает управлять крутящими напряжениями. Модель демонстрирует инженерные решения в случаях, когда секции балки могут требовать различных ограничений поворота для оптимальной несущей способности. Благодаря консольной конструкции балка адаптируется как к эстетическим, так и к фундаментальным конструктивным требованиям.

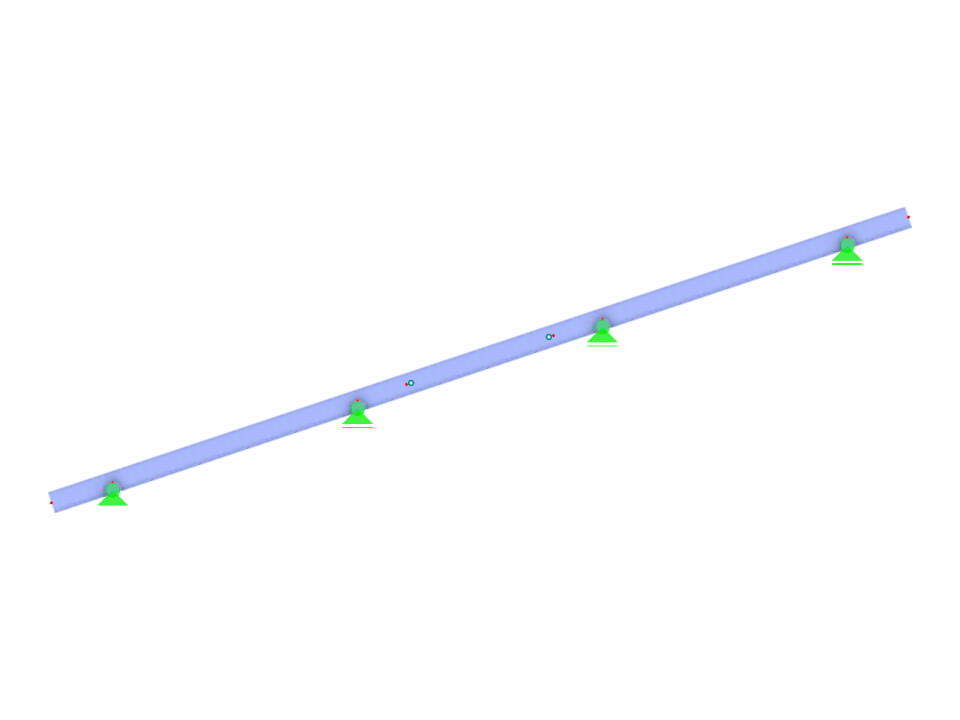

Наклонная неразрезная балка с шарнирами
| Параметры блока можно редактировать динамически | |
| Количество узлов | 8 |
| Количество линий | 7 |
| Количество стержней | 7 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,138 t |
| Размеры (метрические) | 7,000 x 2,333 x 0,000 m |
| Размеры (имперские) | 22.97 x 7.65 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
