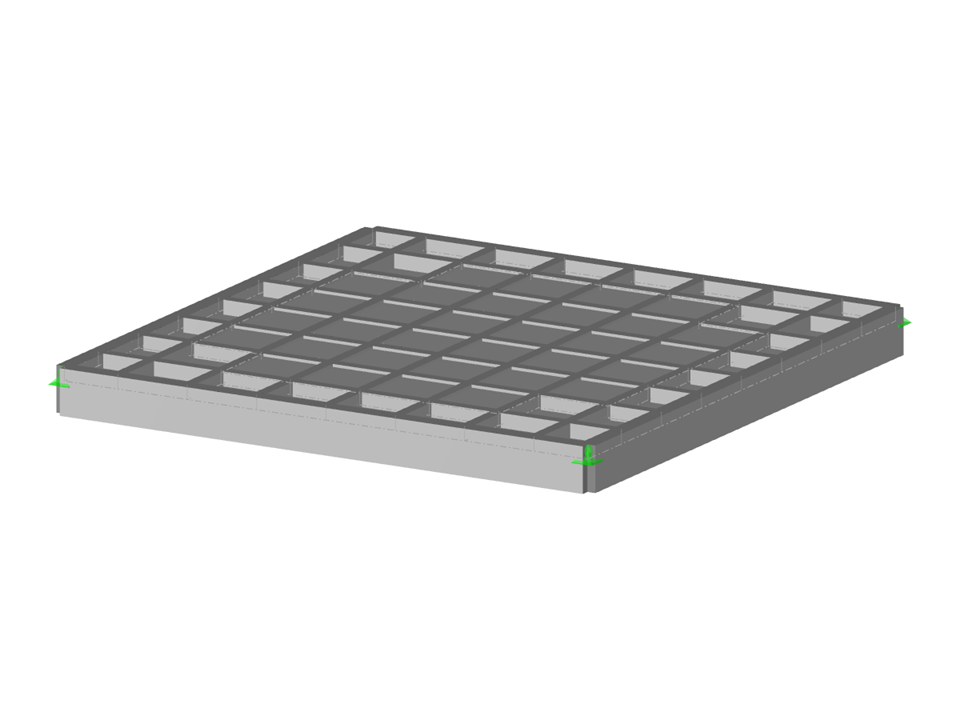

Параметризация двунаправленной ребристой плиты с семью ребрами в каждом направлении, опирающаяся на балки по периметру.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Двунаправленная ребристая плита
| Параметры блока можно редактировать динамически | |
| Количество узлов | 81 |
| Количество линий | 144 |
| Количество стержней | 144 |
| Количество поверхностей | 9 |
| Общий вес | 14,344 t |
| Размеры | 5,245 x 5,345 x 0,372 m |
| Версия программы | 5.28.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
