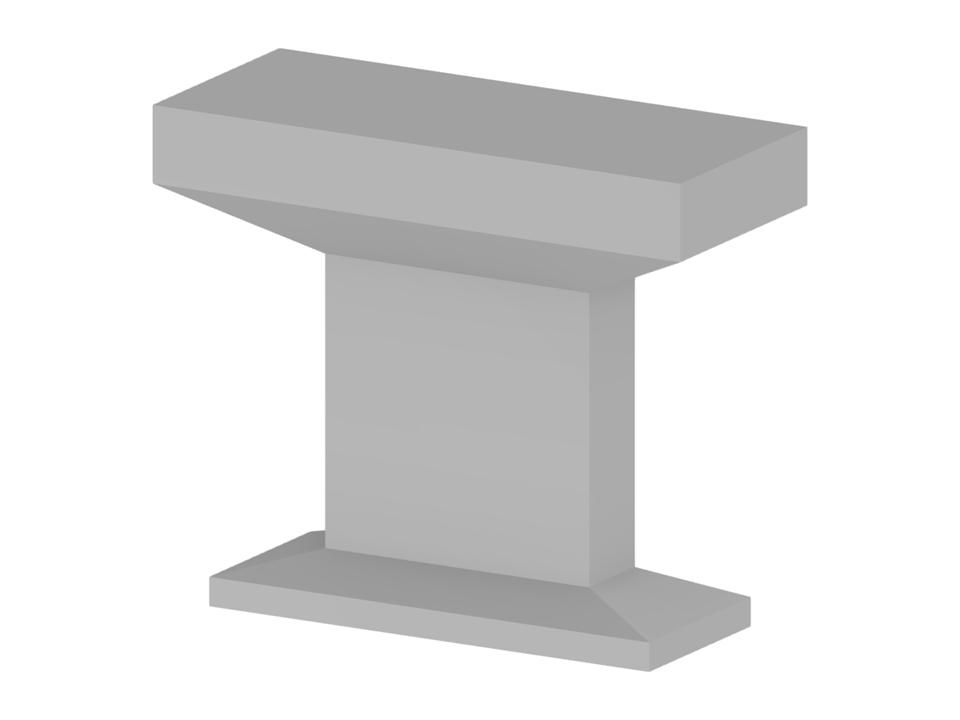

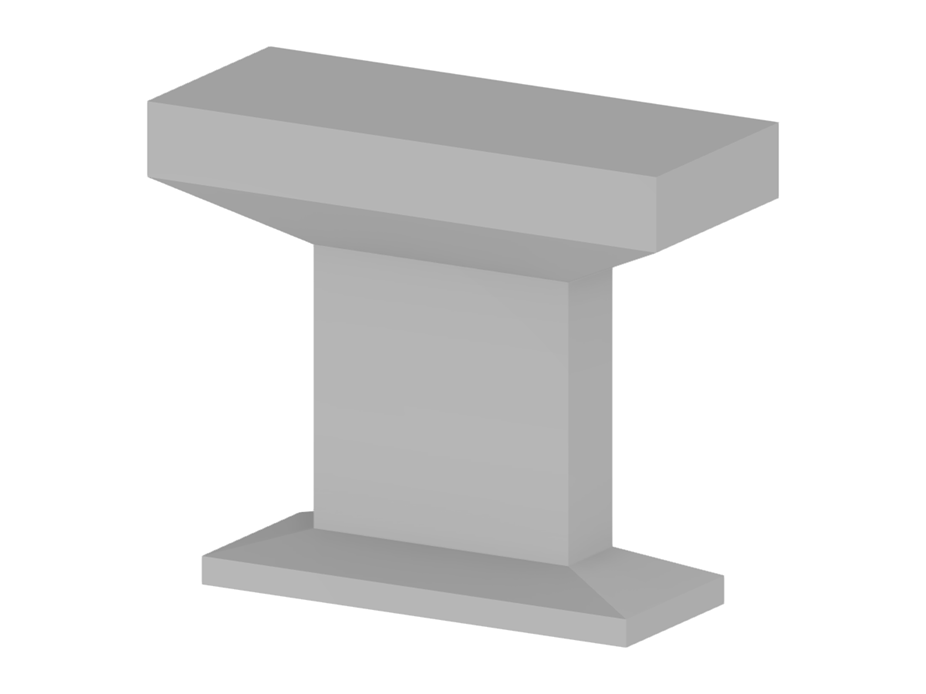

Параметризация геометрии бетонной мостовой сваи.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Бетонная мостовая свая
| Параметры блока можно редактировать динамически | |
| Количество узлов | 24 |
| Количество линий | 44 |
| Количество стержней | 0 |
| Количество поверхностей | 24 |
| Количество тел | 3 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 563,378 t |
| Размеры | 12,000 x 10,200 x 5,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
