Полная параметризация геометрии зала, переменный угол, решётка балок с независимым вертикальным шагом.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

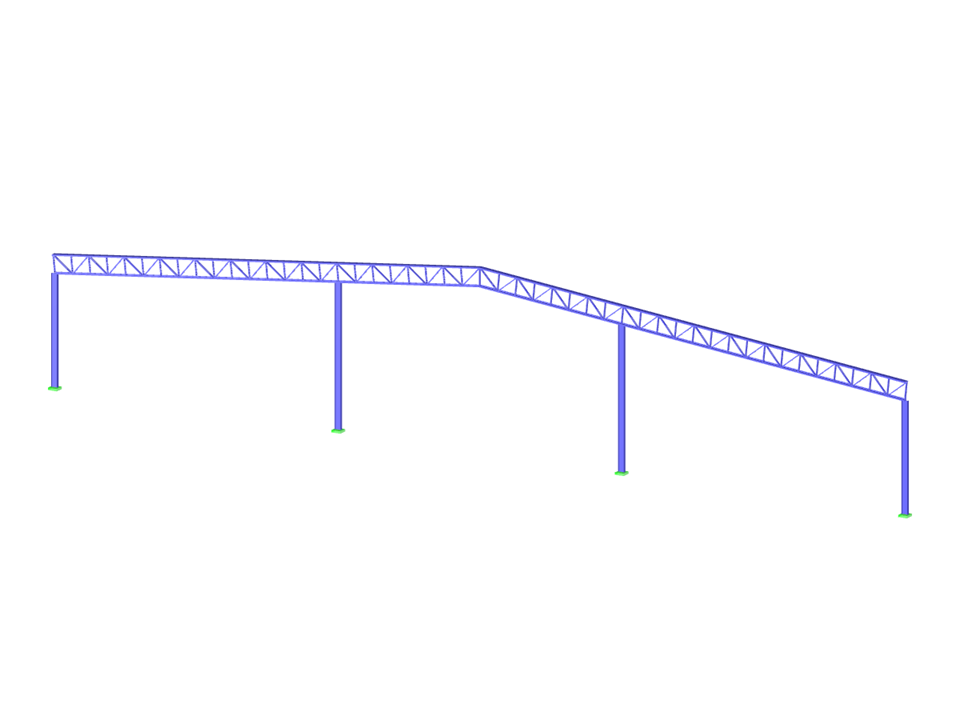

Портал с 3 отсеками
| Параметры блока можно редактировать динамически | |
| Количество узлов | 102 |
| Количество линий | 197 |
| Количество стержней | 197 |
| Общий вес | 14,816 t |
| Размеры | 75,512 x 0,512 x 14,765 m |
| Версия программы | 5.27.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
