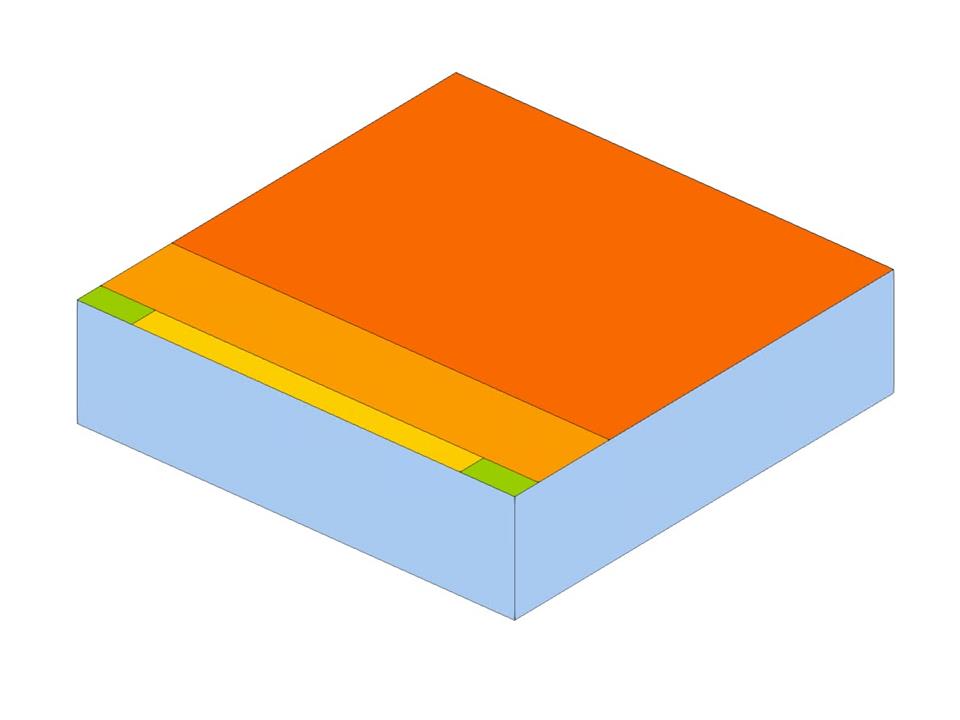

В данном контрольном примере мы исследуем значение коэффициента давления ветра (Cp) как для общего конструктивного расчета (Cp,10), так и для расчета облицовки или фасада (Cp,1) на основе плоских крыш по норме EN 1991-1-4. Существуют случаи трехмерных плоских кровель с острыми карнизами и парапетами, которые будут объяснены более подробно в следующей части.
Пример проверки карниза по Еврокоду
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
Для элементов в моделях зданий доступно несколько инструментов моделирования:
- Вертикальная линия
- Колонна
- Стена
- Балка
- Прямоугольный перекрытие
- Многоугольная плита
- Прямоугольное отверстие в потолке
- Многоугольное отверстие в перекрытии
Эта функция позволяет задать элементы на нулевой плоскости (например, фоновый слой) с соответствующим созданием нескольких элементов в пространстве.
С помощью типа этажа « Только передача нагрузки » можно создавать перекрытия без эффекта Учитывать жёсткость в плоскости и вне плоскости. Этот тип элемента собирает нагрузки на перекрытие и передаёт их на опорные элементы 3D-модели. Таким образом, вы можете моделировать второстепенные компоненты, такие как решётки и подобные элементы распределения нагрузки, можно моделировать в 3D-модели без каких-либо дополнительных эффектов.
Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.
