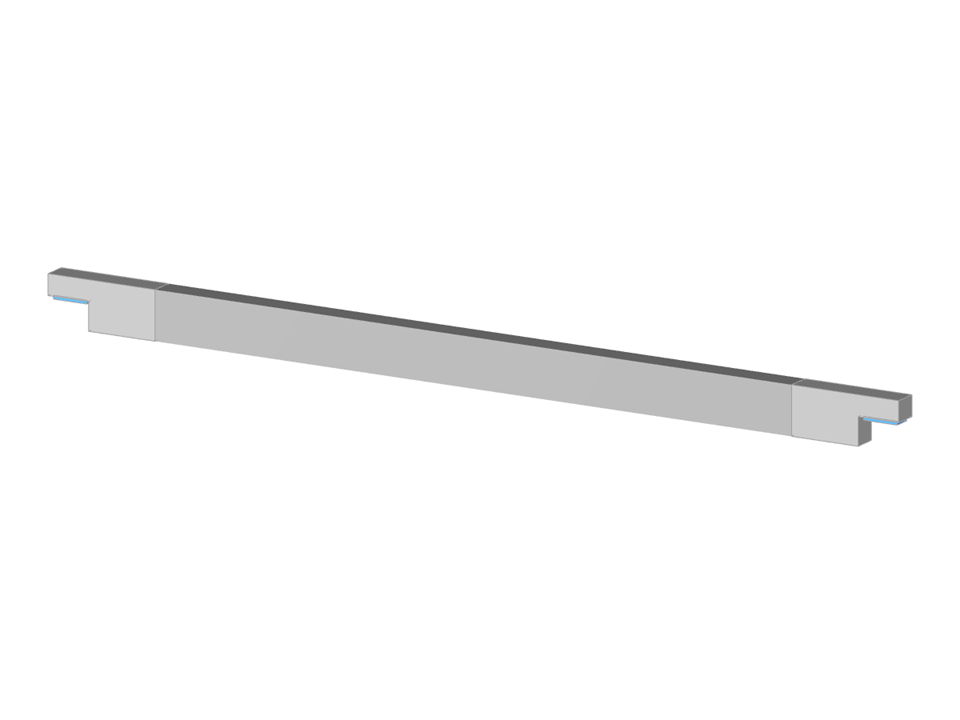

Полная параметризация геометрии сборной балки с неопреновой опорой.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Сборная балка
| Параметры блока можно редактировать динамически | |
| Количество узлов | 44 |
| Количество линий | 61 |
| Количество стержней | 1 |
| Количество поверхностей | 28 |
| Количество тел | 4 |
| Количество загружений | 3 |
| Общий вес | 1,260 t |
| Размеры | 7,350 x 0,200 x 0,400 m |
| Версия программы | 5.24.01 |
