Параметризация геометрии железобетонной сборной панели.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

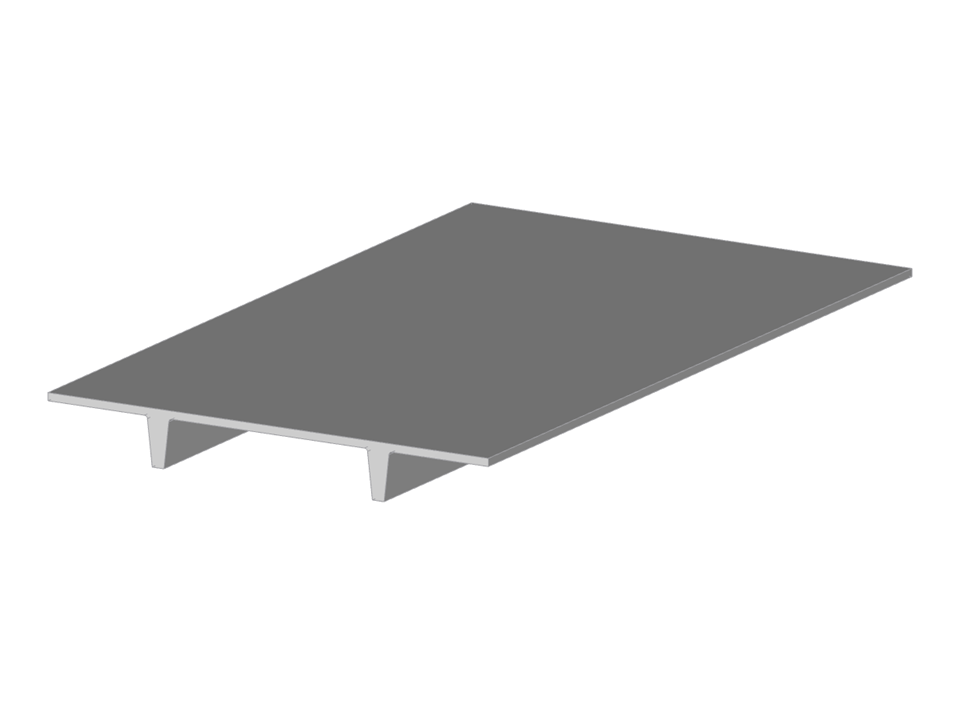

Сборная панель
| Параметры блока можно редактировать динамически | |
| Количество узлов | 43 |
| Количество линий | 48 |
| Количество поверхностей | 18 |
| Количество тел | 1 |
| Общий вес | 2,717 t |
| Размеры | 3,000 x 6,002 x 1,020 m |
| Версия программы | 5.20.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
