Скачайте данную модель анкерной плиты и откройте ее в программе для расчета конструкций RFEM 6.
Эта модель была использована в вебинаре « Изучение поверхностных и твердотельных моделей в программе RFEM 6 », который состоялся 29 ноября 2023 года.

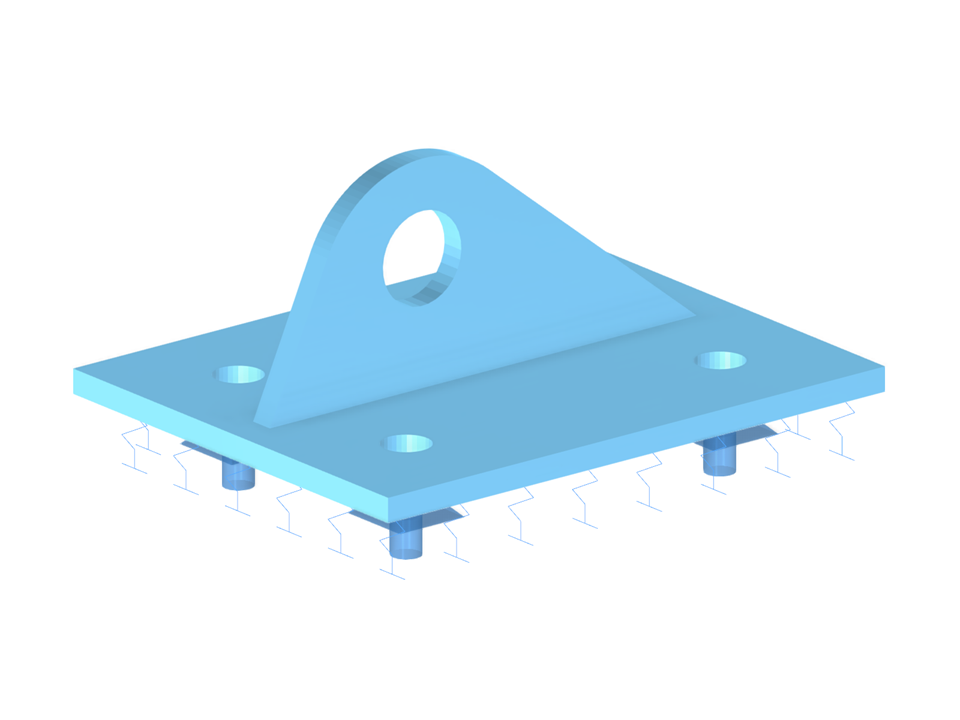

Плита анкеровки
| Количество узлов | 19 |
| Количество линий | 13 |
| Количество стержней | 0 |
| Количество поверхностей | 7 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,002 t |
| Размеры | 0,150 x 0,100 x 0,190 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Функции продукта
Функции продукта
Функции продукта
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
В дополнении Расчёт железобетонных конструкций предоставляет возможность выполнить сейсмический расчёт по AISC 341-16 для стальных стержней.
Для этого в программе имеется пять типов SFRS (сейсмоустойчивые системы).
