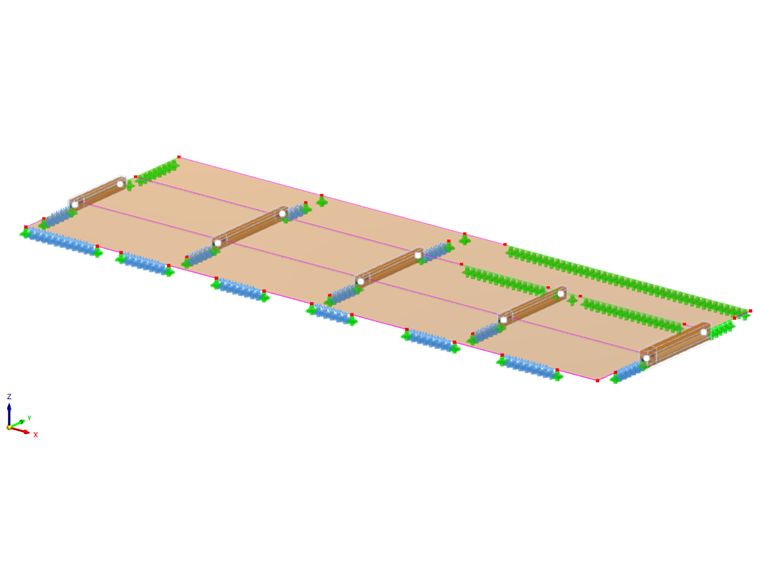

3D деревянное перекрытие, включая расчет CLT по к CSA O86:19

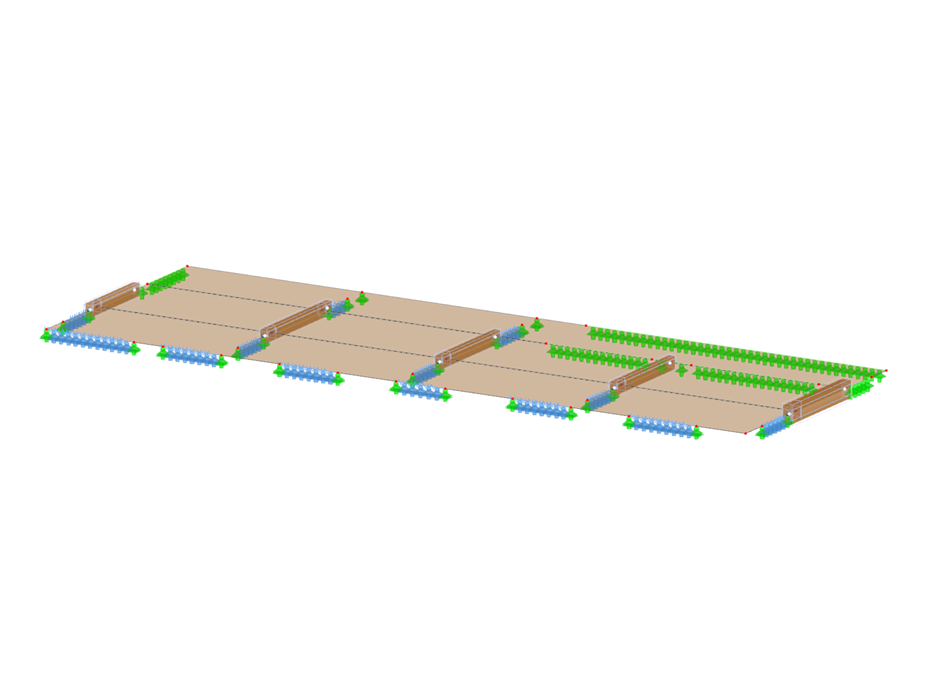

CLT и деревянное перекрытие стержня | CSA O86:19
| Количество узлов | 60 |
| Количество линий | 63 |
| Количество стержней | 11 |
| Количество поверхностей | 3 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 7 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 13,492 t |
| Размеры (метрические) | 19,200 x 0,000 x 6,700 m |
| Размеры (имперские) | 62.99 x 0 x 21.98 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
.JPG?mw=350&hash=d57486d45e0440dd9a6be9be91368a3e4f42f4b9)
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
«Балка-плита» предлагает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчёт полужесткого соединения
- Обрешётка
- Скоба для обшивки
- Пользовательское обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистые плиты в качестве покрытия)
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
