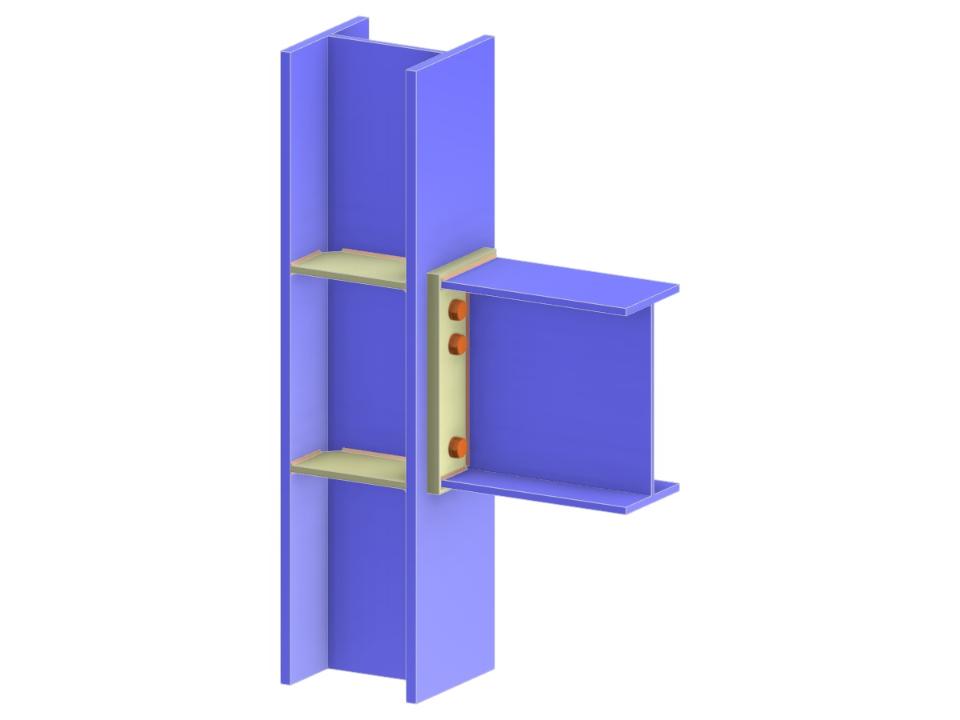

Эта модель иллюстрирует одностороннее соединение балки с колонной, включающее непрерывную колонну с торцевой пластиной на всю высоту сечения и ребром жесткости колонны. Балка закреплена и прикручена болтами к полке колонны, обеспечивая устойчивое конструктивное сопряжение. Она идеально подходит для изучения поведения узлов балки и колонны в расчетах конструкций.
Соединение балки с полкой колонны через торцевую пластину полной высоты
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,082 t |
| Размеры (метрические) | 0,440 x 0,920 x 0,000 m |
| Размеры (имперские) | 1.44 x 3.02 x 0 feet |
