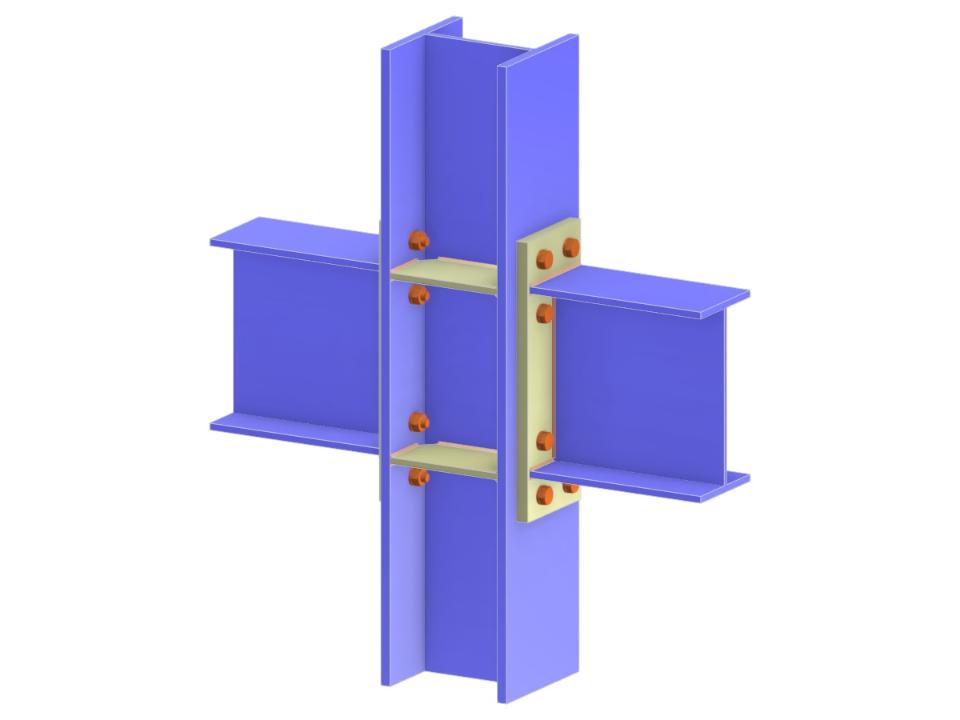

Эта модель иллюстрирует двухстороннее соединение балки с полкой колонны с удлиненной торцевой пластиной и ребрами жесткости. Балки соединены с непрерывной колонной с помощью болтовых соединений. Соединение спроектировано как жесткое, что способствует обеспечению устойчивости в перекрестных узлах. Такая конструкция оптимизирует распределение нагрузки вдоль балок.
Соединение балки с полкой колонны через удлинённую торцевую пластину
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,105 t |
| Размеры (метрические) | 0,880 x 1,000 x 0,000 m |
| Размеры (имперские) | 2.89 x 3.28 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
