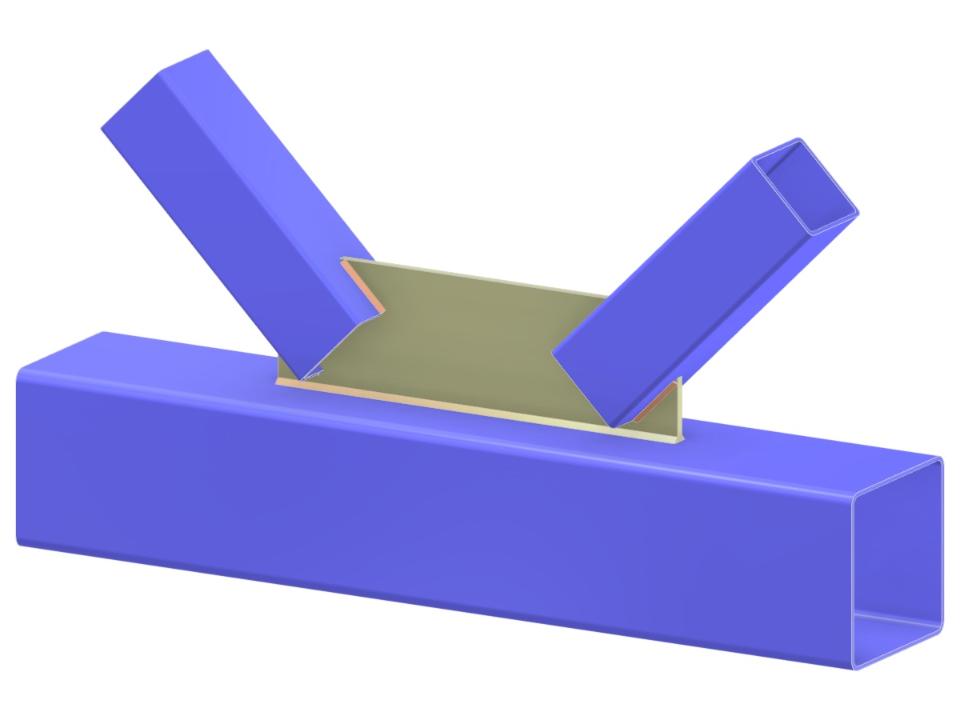

Эта модель иллюстрирует конструкцию фермы с узловым соединением типа K. В ней используются надрезанные фасонки, приваренные к полым сечениям, специально разработанным как прямоугольные полые профили (RHS). Конструкция включает раскосы, соединенные с поясным элементом, что обеспечивает эффективную передачу нагрузки. Такие конфигурации имеют решающее значение в тех случаях, когда требуется точное распределение усилий в системе фермы.
Ферма с K-образным узлом | Примыкание Диагоналей к Поясу через Фасонку
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,061 t |
| Размеры (метрические) | 1,160 x 0,450 x 0,000 m |
| Размеры (имперские) | 3.81 x 1.48 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
