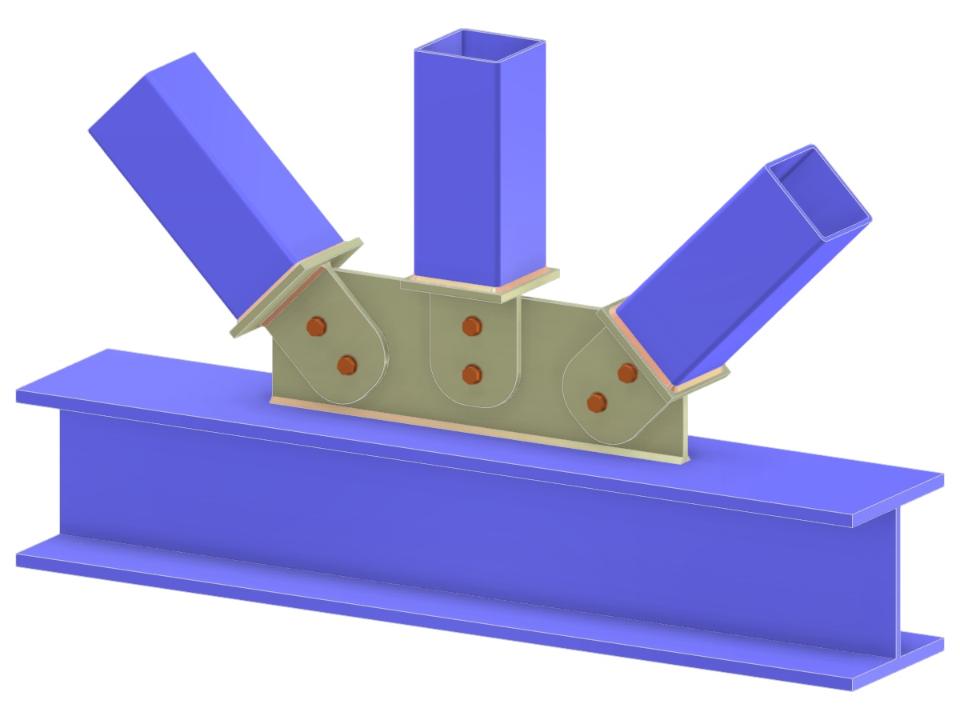

Эта модель представляет конструкцию фермы с диагоналями и стойками, присоединенными к поясам с помощью фасонок, язычков и накладок. Соединения болтовые, что иллюстрирует конфигурацию КТ-узла. В модели используются полые сечения, в частности профили RHS, прикрепленные к профилям H, что демонстрирует сложную конструктивную интеграцию.
Ферменный узел типа KT | Соединение раскосов и стойки с поясом через фасонку, шпунтовую пластину и торцевую пластину
| Количество узлов | 6 |
| Количество линий | 5 |
| Количество стержней | 5 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,115 t |
| Размеры (метрические) | 1,160 x 0,590 x 0,000 m |
| Размеры (имперские) | 3.81 x 1.94 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
