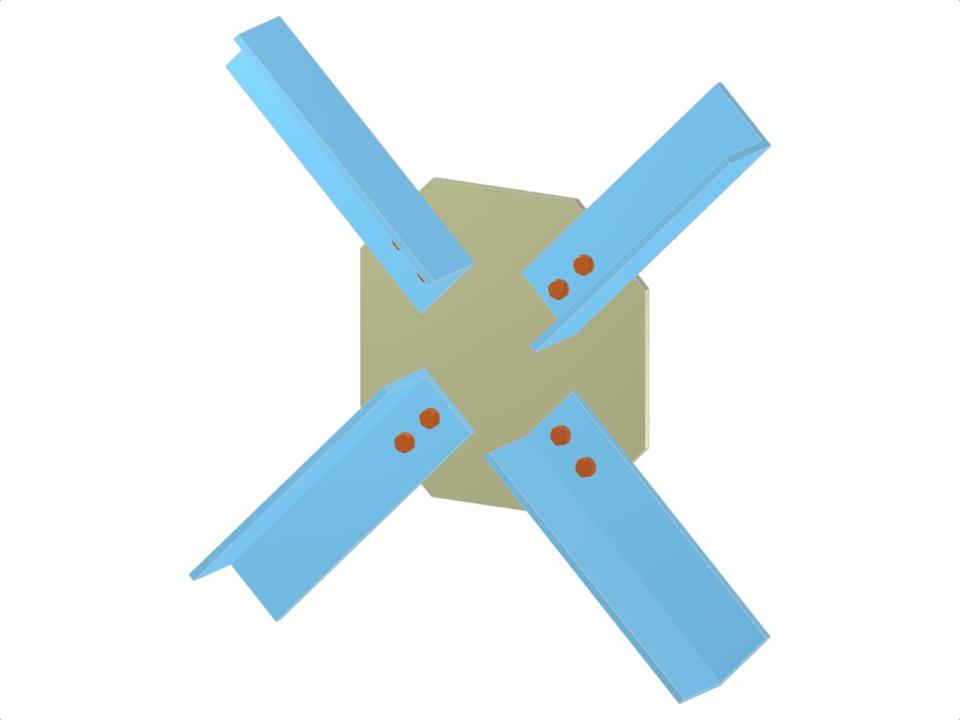

Данная модель представляет собой связевую конструкцию с перекрестными диагоналями, использующую косынки и болтовые соединения в Х-узле на уголковых профилях. Проектное решение обеспечивает устойчивость и надежность узловых соединений. Модель демонстрирует эффективное использование диагональных связей для повышения конструктивной целостности.

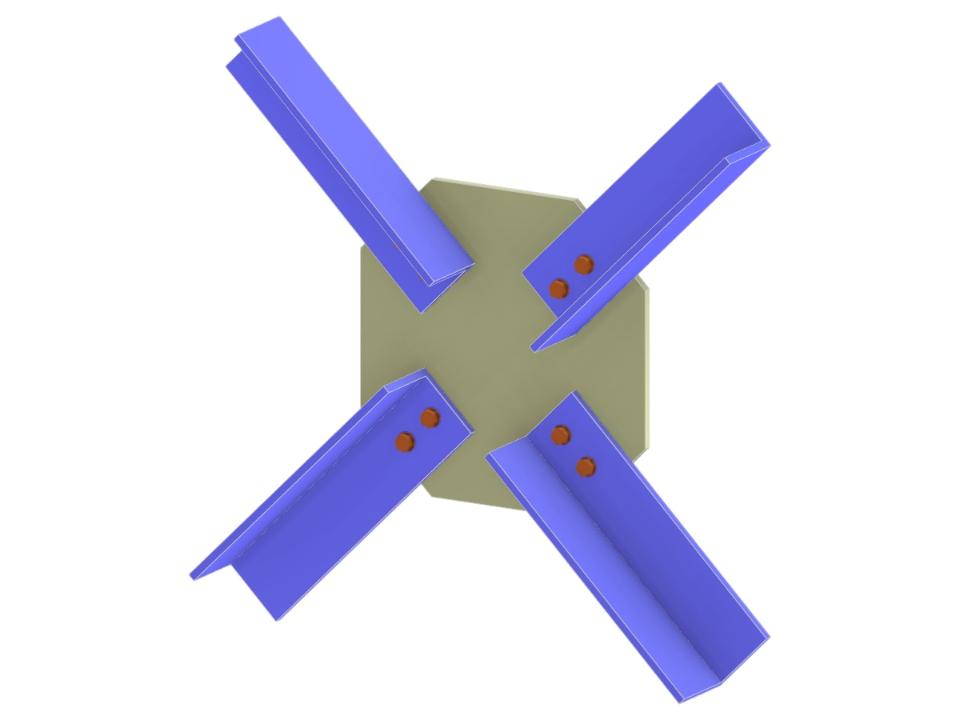

Связь Х-Узел | Соединение Диагональ-Диагональ Через Косынку
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,029 t |
| Размеры (метрические) | 0,760 x 0,690 x 0,000 m |
| Размеры (имперские) | 2.49 x 2.26 x 0 feet |
