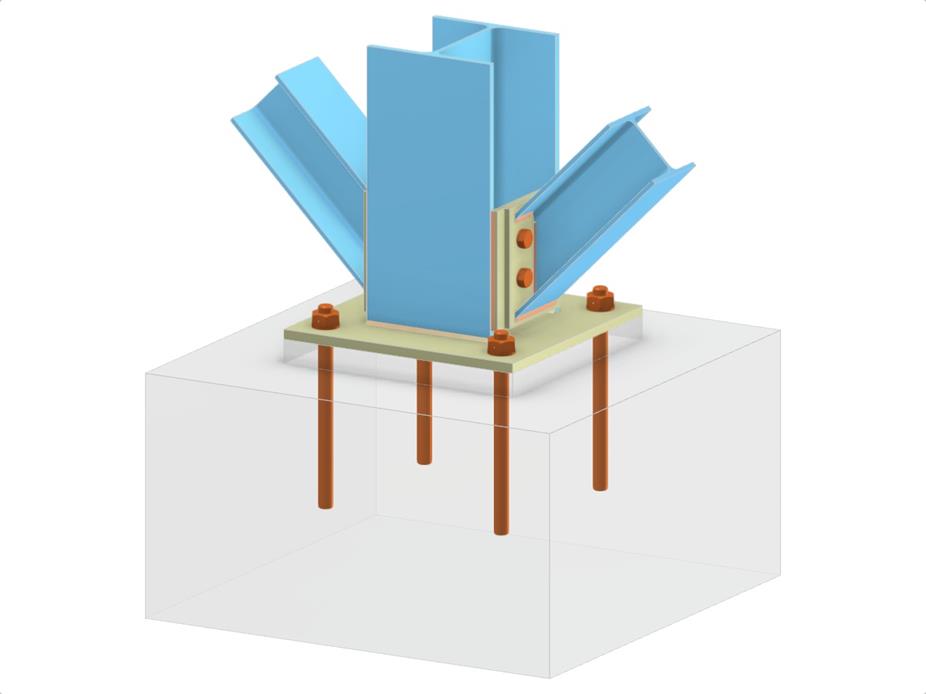

Эта модель включает в себя основание колонны с колонной I-профиля и двумя диагоналями, соединяющимися с полкой колонны. В ней используется базовая пластина, торцевая пластина, соединяющаяся с этой плитой, болтовые соединения диагоналей и анкерные элементы. Конструкция ориентирована на эффективную передачу нагрузок через сборку с оптимальной стабильностью и жесткостью.
База колонны с двумя диагоналями вертикального ветрового связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,163 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
