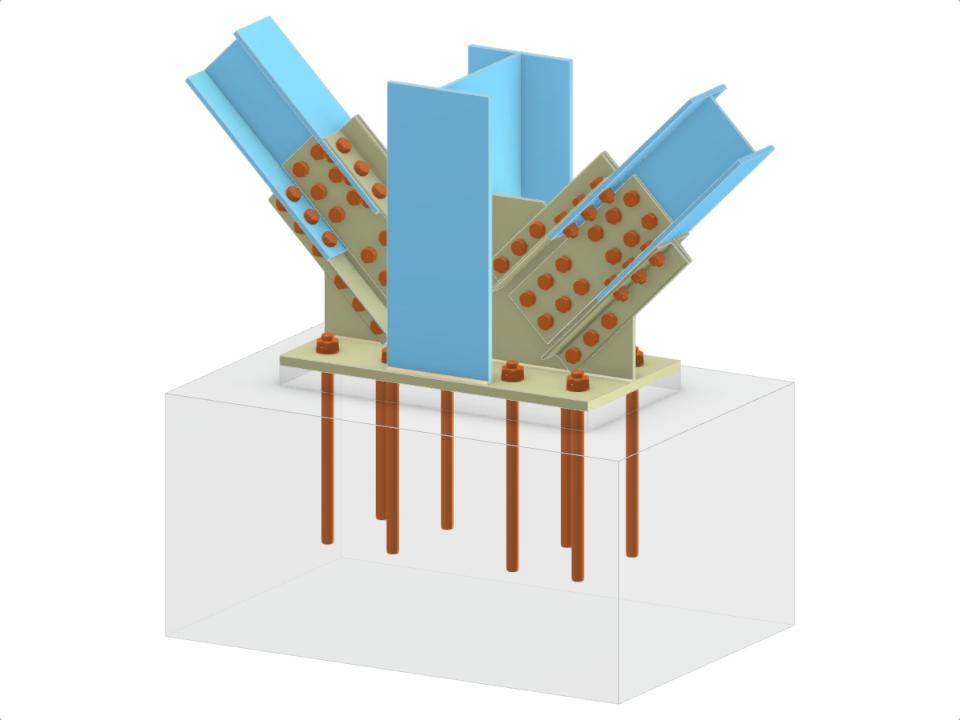

Эта модель демонстрирует установку стального соединения с базой колонны и I-профилем колонны с двумя диагональными I-профилями, подключенными к стенке колонны. Она включает базовую пластину, косынку и стык, дополненные прокладкой и уголком. Диагональное соединение выполнено на болтах, а анкерное крепление обеспечивает стабильность.
База колонны с болтовыми диагоналями вертикальной связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,199 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
