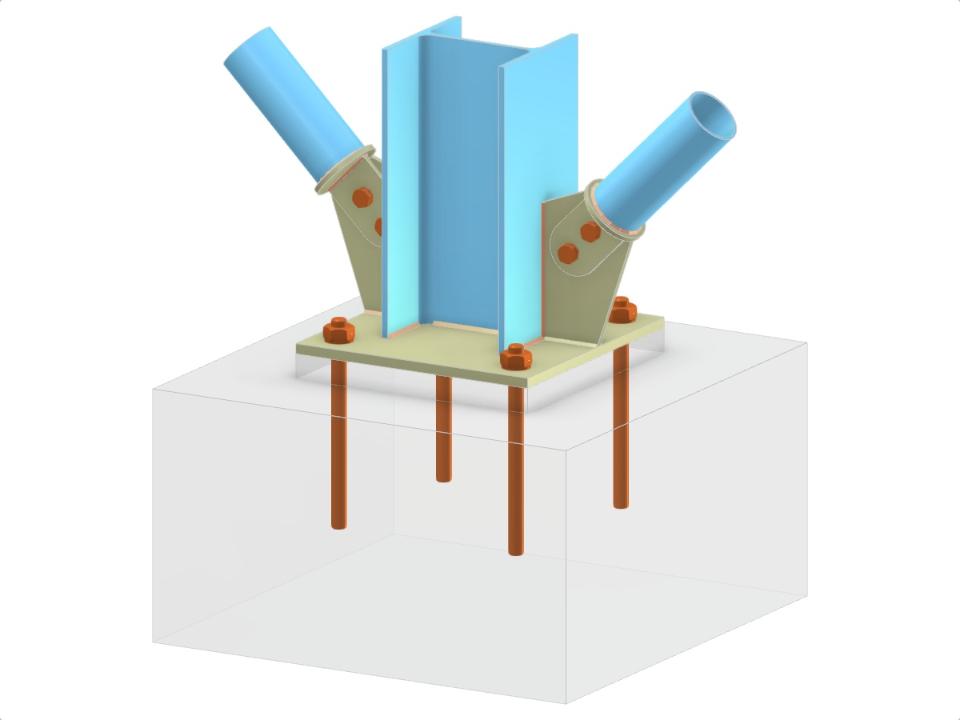

Данная модель демонстрирует детальное соединение основания колонны с колонной I-профиля, к фланцам которой подсоединены две диагонали. Она включает в себя базовую пластину, лист кронштейна, верхнюю пластину и язычковую пластину, а также болтовое соединение диагонали и анкерную систему. Модель демонстрирует сложную сборку стальных конструктивных компонентов, используемых в инженерных приложениях.
База колонны с двумя диагоналями вертикальной связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,107 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
