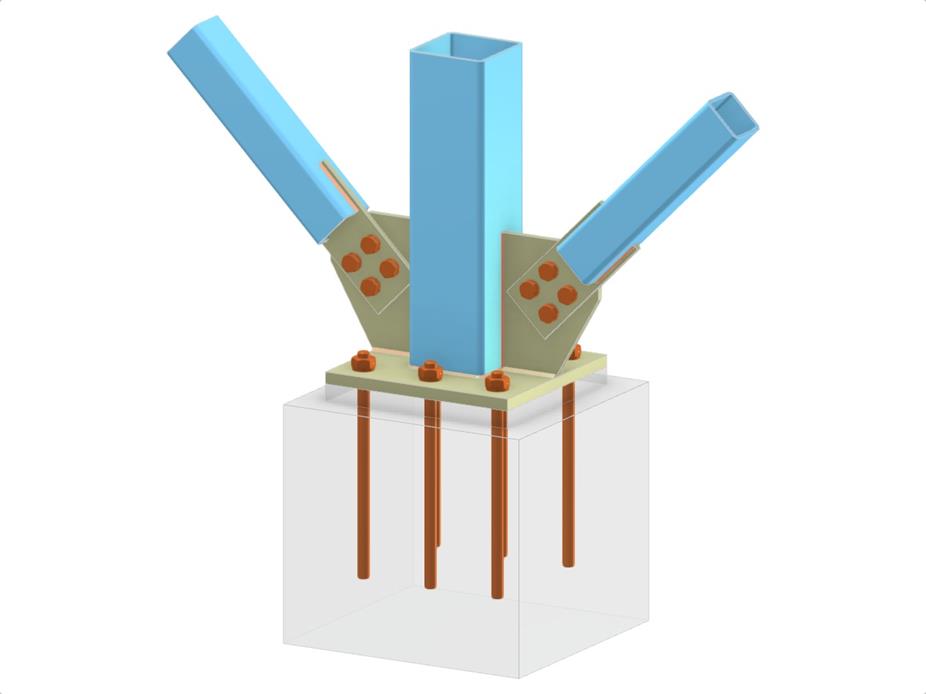

Эта структурная модель включает в себя основание колонны, соединяющее колонну RHS, поддерживаемую двумя диагональными элементами RHS. Включена опорная пластина с проходящей через нее конструкцией пластины косынки. Модель детализирует болтовое соединение диагонали, закрепленное с использованием соединительной пластинки для языка.
База колонны и соединение диагонали на болтах
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,056 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
