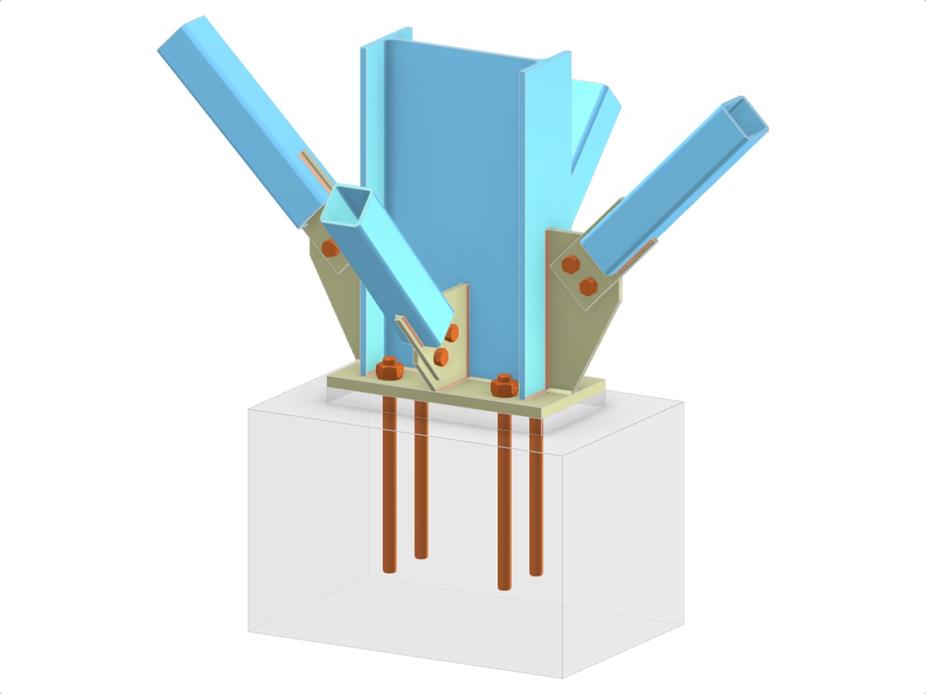

Эта конструкция включает базу колонны с колонной I-профиля и четырьмя RHS диагоналями вертикального связевого каркаса в двух плоскостях. Она включает базовую пластину, фасонную пластину и соединительную пластину для обеспечения структурной целостности. Диагональные соединения выполнены на болтах, что обеспечивает стабильность и прочность. Вся сборка надежно закреплена на фундаменте.
База колонны с четырьмя диагоналями вертикальной связи
| Количество узлов | 6 |
| Количество линий | 5 |
| Количество стержней | 5 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,113 t |
| Размеры (метрические) | 2,000 x 1,000 x 2,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 6.56 feet |
