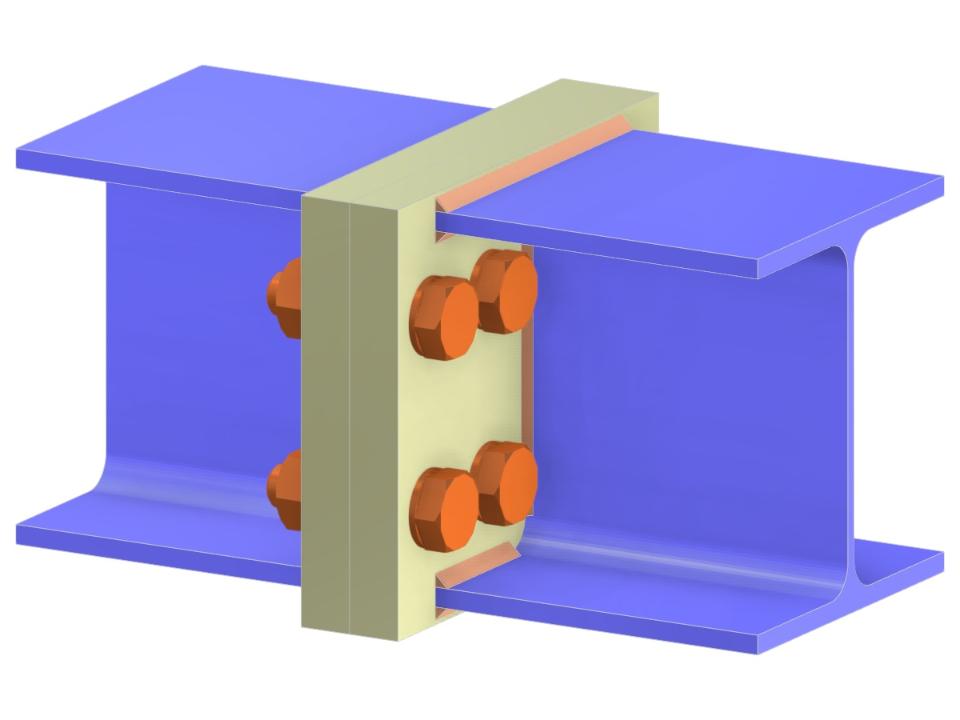

Данная модель демонстрирует жесткий стык балки с полноразмерными торцевыми пластинами, соединенными болтами в конфигурации пластина-к-пластине. Такие соединения обычно используются в стальных конструкциях для надежного соединения балок. Жесткость обеспечивается полным перекрытием пластины, что придает стыку устойчивость и прочность. Этот конструктивный подход имеет решающее значение для обеспечения целостности конструкции и эффективности передачи нагрузки в соединительном узле.
Накладка балки через пластину на полную глубину торцевой пластины
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,210 t |
| Размеры (метрические) | 2,000 x 0,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 0 x 0 feet |
