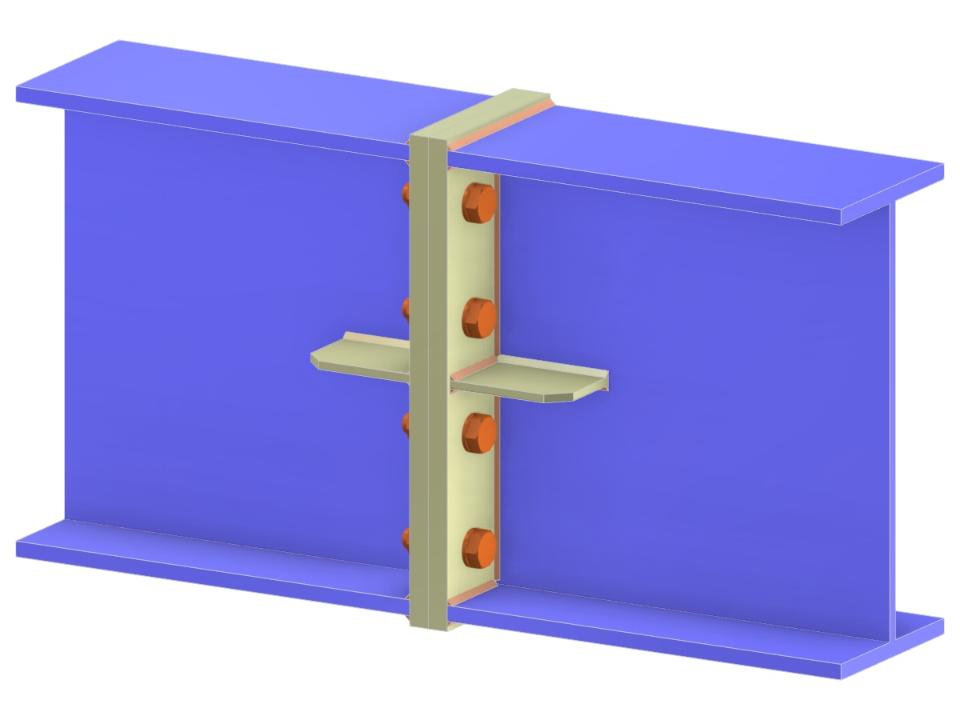

В данной модели показана накладка балки с торцевыми пластинами во всю высоту и ребром с болтовыми, жёсткими соединениями, разработанная для двутавровых профилей с одинаковым поперечным сечением. Модель подчеркивает точность, необходимую для обеспечения прочного конструктивного узла. Такие соединения имеют решающее значение для эффективного распределения нагрузок по секциям балки при сохранении целостности конструкции.
Накладка балки через пластину по всей высоте сечения на пластину и ребро
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 3 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 0,155 t |
| Размеры (метрические) | 2,000 x 0,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 0 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
