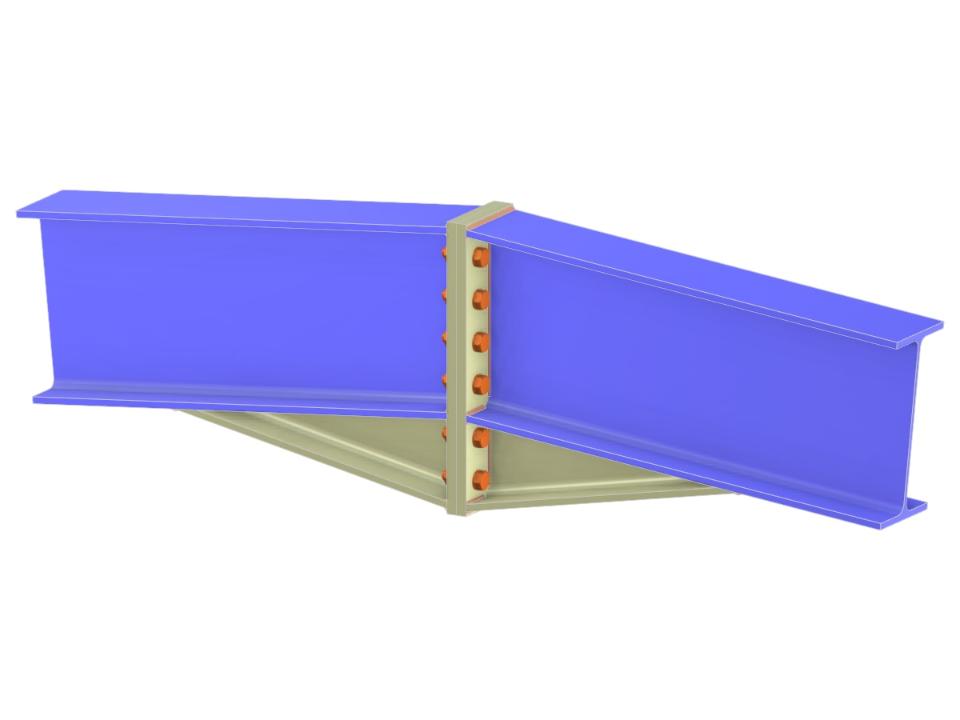

Модель демонстрирует соединение балок с использованием удлинённых торцевых пластин и усиленного нижнего вута в виде пластины, показывая жёсткое болтовое соединение двутавровых профилей одинакового сечения. Основное внимание уделяется созданию конькового соединения с обеспечением целостности конструкции и распределения нагрузки на основе точных инженерных принципов.
Накладка балки с помощью удлинённой торцевой пластины к пластине и пластинчатому усилению
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 3 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 0,115 t |
| Размеры (метрические) | 2,000 x 0,100 x 0,000 m |
| Размеры (имперские) | 6.56 x 0.33 x 0 feet |
