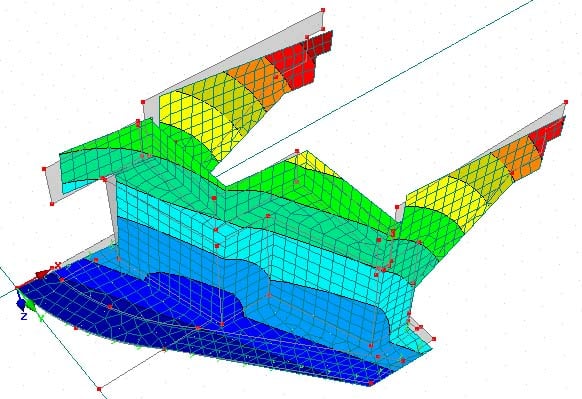

Мостовидный абатмент
Функции продукта
Длина: 00:00:45 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:50 min
Расчёт на усталость по норме EN 1992-1-1 должен быть выполнен для конструктивных элементов, подверженных большому диапазону напряжений и/или многочисленным изменениям нагрузки. В этом случае расчётные проверки бетона и арматуры выполняются отдельно. Существует два альтернативных метода расчёта.
В этой статье мы расскажем вам на примере плиты из сталефибробетона, использование которых влияет на использование различных методов интегрирования и различное количество точек интегрирования.
![Пролеты на основе рисунка 5.2 из [1]](/ru/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Для правильного расчета балки или Т-образной балки в программе RFEM 6 и в дополнительном модуле «Расчет бетона» важно определить «ширину полок» ребристых стержней. В этой статье рассматриваются варианты ввода для двухпролётной балки и расчёт размеров полки по EN 1992-1-1.
При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
Какие продукты вы порекомендуете для расчёта и проектирования железобетонных конструкций?
В таблице объектов, которые должны быть рассчитаны в аддоне Расчёт железобетонных конструкций, узлы продавливания указаны в столбце недействительные/деактивированные, хотя я задал их как узлы продавливания. Как это можно исправить?
Как с помощью ячеек в RFEM 6 или RSTAB 9 создать нагрузку на площадь на стержни?
Как можно использовать графические шаблоны для серийной печати арматуры?
Как можно активировать расчёт сталефибробетона в аддоне Расчёт железобетонных конструкций для RFEM 6?
Как я могу установить пользовательские точки для значений результатов на поверхностях в RFEM 6?
