Стеклянная люстра в торговом центре Кейстоун, США

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

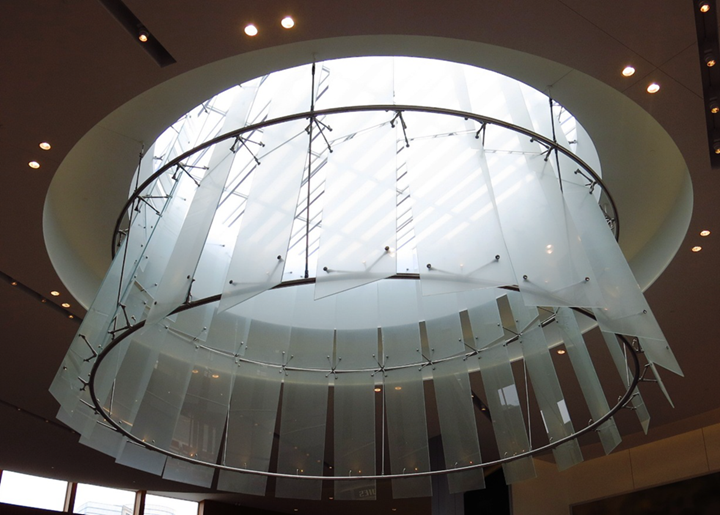

Новым центром притяжения недавно отремонтированного торгового центра в Кейстоуне, Индианаполис, США стали четыре опертые в точках стеклянные люстры. Каждая из них состоит из подвешенных стеклянных пластин, которые точечно опираются на кронштейны, размещенные на двух кольцах из нержавеющей стали.

Расчет конструкций
Расчет конструкций
STUTZKI Engineering, Inc.
Милуоки, штат Висконсин, США
www.stutzkiengineering.com
Строительство Подрядчик
Linel, подразделение компании Mestek, Inc.
Мурсвилл, Индиана, США

Производитель промежуточных стеклянных слоев
SentryGlas® от компании Kuraray America, Inc.
Уилмингтон, Делавэр, США

Модель

Конструкция

Самая большая люстра образует форму эллипсиса с наружным диаметром около 11 м. Стеклянные пластины, высотой 3,35 м, размещены друг к другу под небольшим углом и в нижней части веерообразно расходятся.

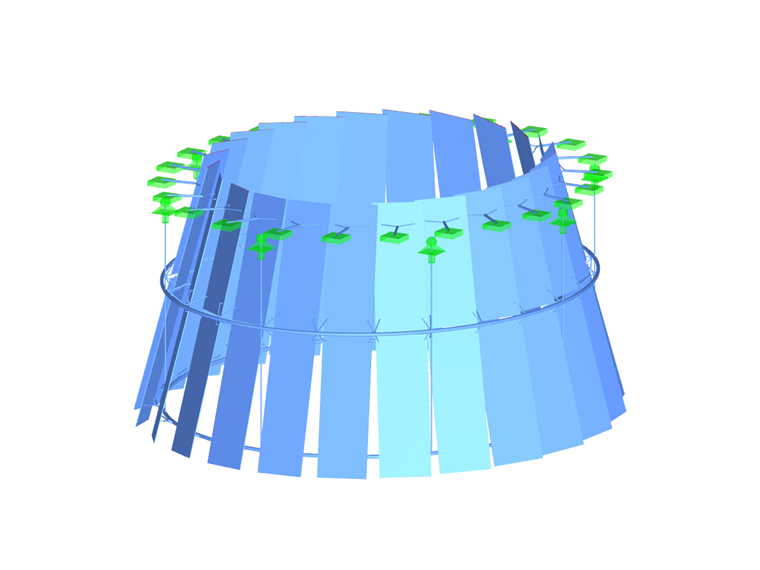

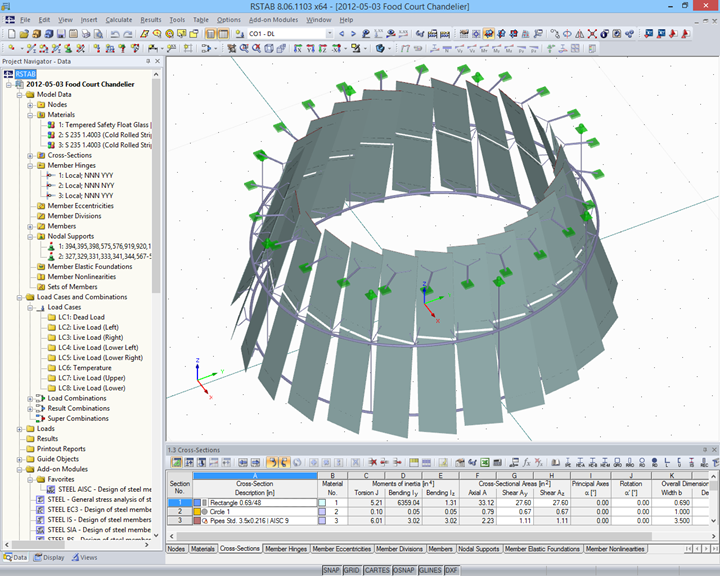

Модель программы RSTAB точно соответствует реальной структуре отдельных частей люстры, в том числе и мельчайших соединительных деталей. Благодаря тому можно было точно спрогнозировать гибкие деформации и динамические свойства всей конструкции.

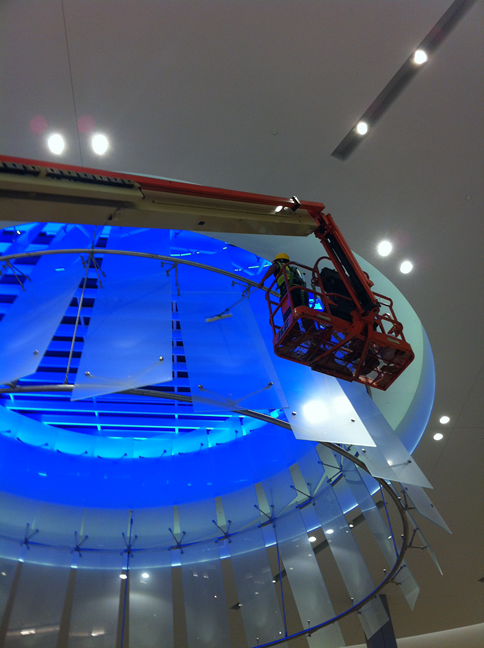

Ночью декоративное стекло люстры освещается интенсивным светом синего и красного цвета. Кроме того, стекло играет также активную роль во всей конструктивной системе, поскольку оно стабилизирует кольца и предотвращает их вращение.

Расположение проекта
