Отель Candlewood Suites в Redstone Arsenal, Хантсвилл, штат Алабама, США

Проект заказчика

Проектирование конструкций Nordic Structures
Монреаль, Квебек, Канада
www.nordic.ca
и
Schaefer
Цинциннати, штат Огайо, США
www.schaefer-inc.com
Архитектурный проект Benham – ранее известный как Leidos
Сент-Пол, штат Миннесота, США
www.benham.com
Заказчик Lendlease
Нью-Йорк, штат Нью-Йорк, США
www.lendlease.com

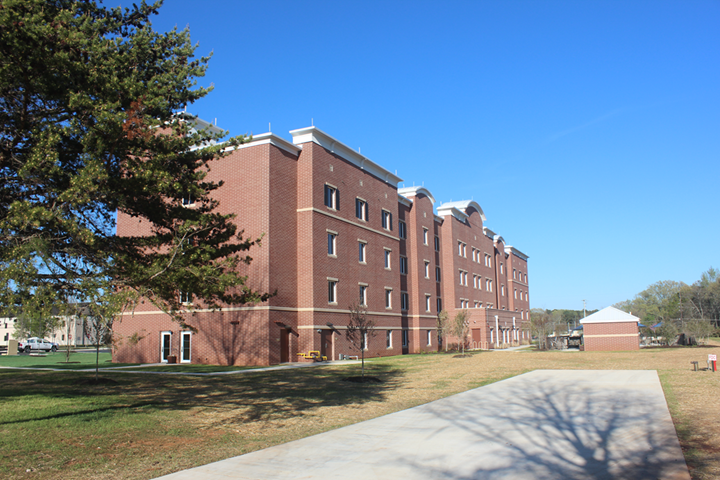

Новый отель Candlewood Suites на военной базе Redstone Arsenal в Хантсвилле, штат Алабама, был открыт в 2016 году и является первым отелем в США, построенным из кросс-ламинированной древесины.

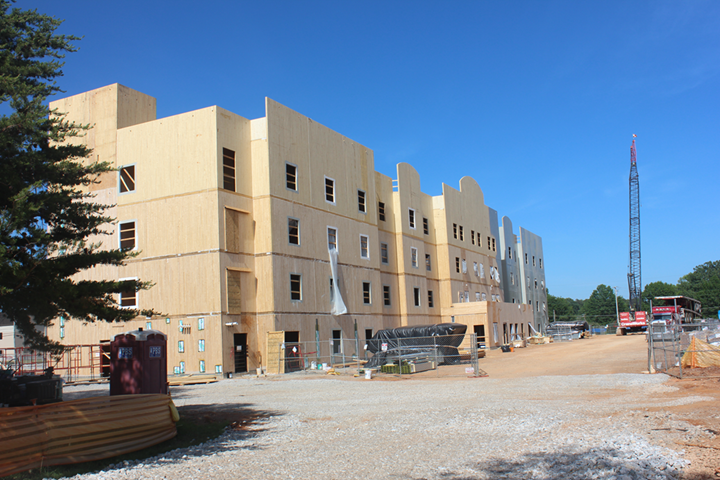

Этот четырехэтажный отель с 92 номерами служит местом для проживания людям из военной базы Редстоун. На строительство стен, плит перекрытий, кровли, а также лестниц и лифтовых шахт было использовано 1 782 м³ CLT и 366 м³ клееной древесины.

Моделирование и расчет

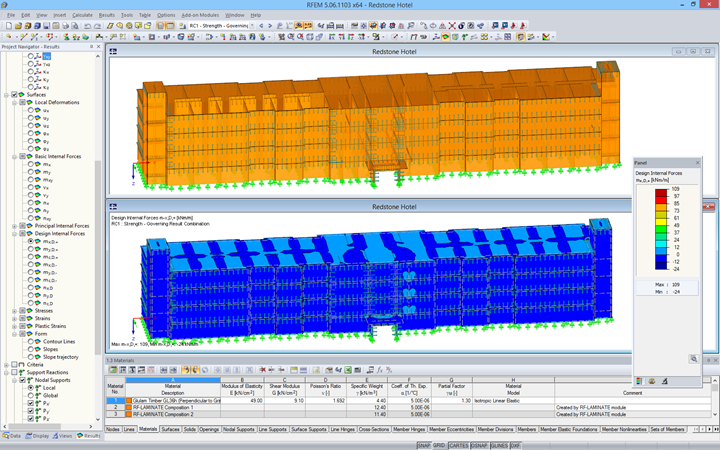

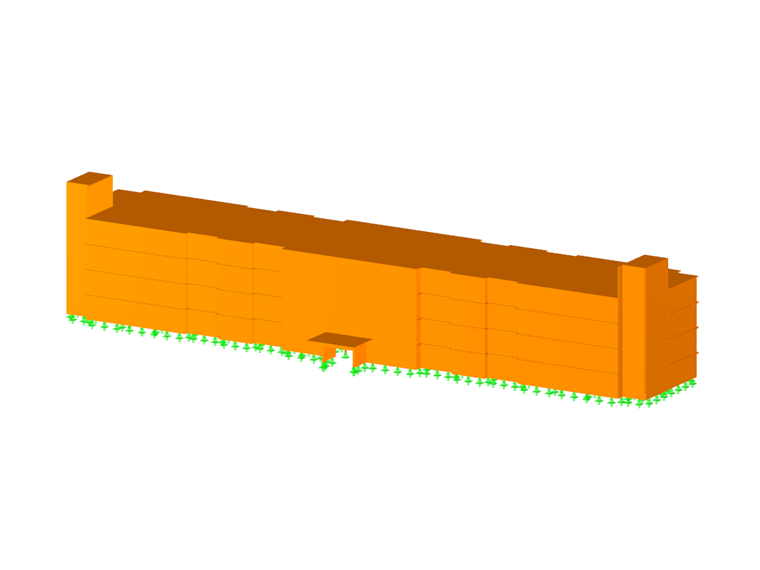

Размеры здания составляют приблизительно Д х Ш х В = 89 м х 26 м х 18 м. Сначала была вся конструкция смоделирована в 3D CAD программе cadwork, а затем были отдельные уровни модели импортированы в программу RFEM в виде нескольких фоновых слоев DXF. Данные слои потом послужили основой при моделировании стержней и поверхностей.

Все характеристики кросс-ламинированных панелей от компании Nordic определялись в дополнительном модуле RF‑LAMINATE. Расчет внутренних сил всей конструкции (учитывающий также жесткости пластин, рассчитанных в RF‑LAMINATE) затем осуществлялся в программе RFEM. Общий расчет компонентов выполнялся полностью отдельно.
