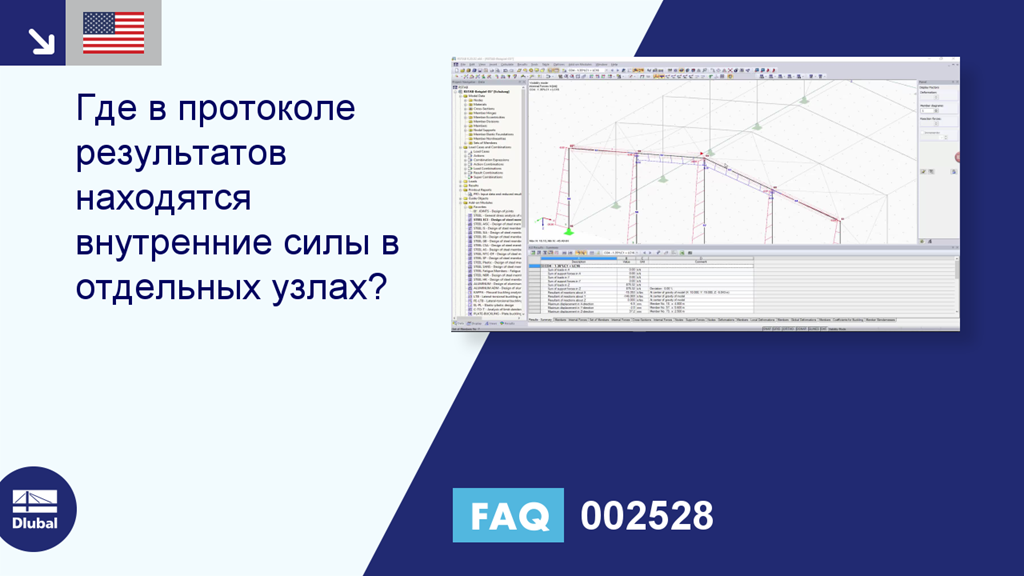

FAQ 002528 | Где в протоколе результатов находятся внутренние силы в отдельных узлах?

FAQ | 002528

Вопрос:
Где в протоколе результатов находятся внутренние силы в отдельных узлах?

Ответ:
Самый простой способ, как найти внутренние силы в данных узлах - это распечатать в протоколе результатов графику стержней.

Если такое решение невозможно, то значения в протоколе находятся также в таблице результатов 4.1. Но так как по умолчанию активированы только экстремальные значения, необходимо сначала в выборе активировать узловые значения.

Только знайте, что обычно не имеет смысла включать в протокол результатов внутренние силы всех стержней. Поэтому рекомендуем выбрать только релевантные элементы.
