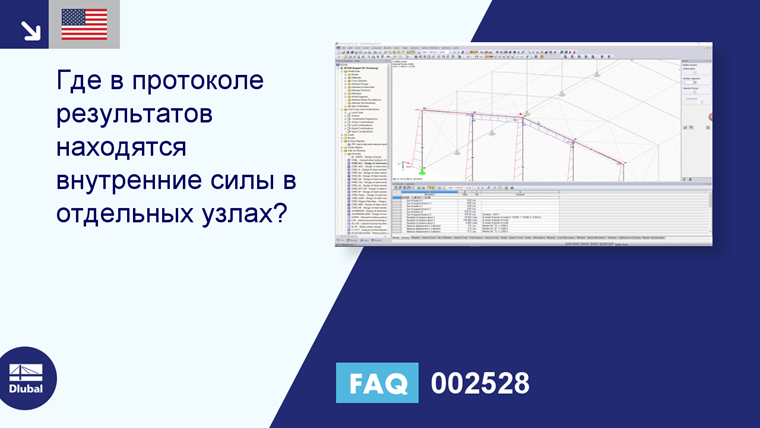

Где можно найти внутренние внутренние силы в определенных точках протокола результатов?

Ответ

Самый простой способ найти внутренние силы в этих узлах - это распечатать графики стержней в отчете о результатах.

В случае, если это решение не является вариантом, можно также взять значения из таблицы результатов 4.1 в отчете о результатах. Поскольку предельные значения активируются только по умолчанию, все же необходимо активировать узловые значения в выборе.

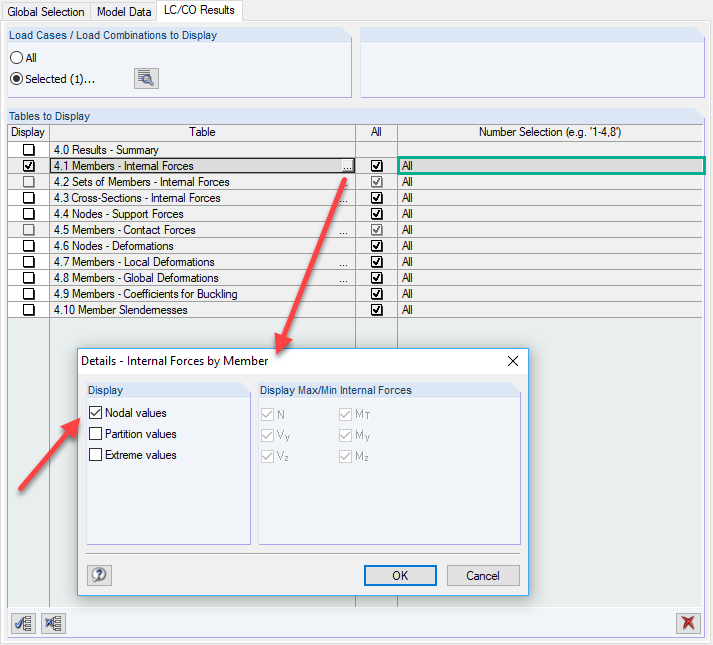

Pисунок 01 - Активация значений узла таблицы 4.1 в протоколе результатов

Обычно нецелесообразно включать в отчет о распечатке внутренние силы всех стержней. Таким образом, вы можете выбрать только те стержни, которые имеют к вам отношение.

Pисунок 02 - Таблица 4.1 в протоколе результатов с узловыми значениями
