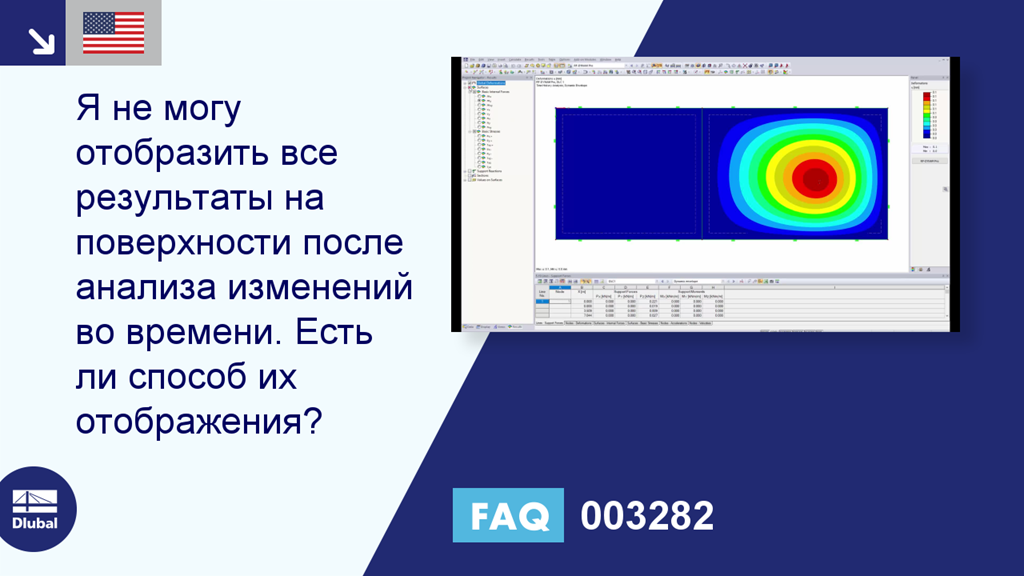

FAQ 003282 | После анализа истории времени я не могу видеть все результаты на поверхностях ...

Вопрос:
После анализа изменений во времени я не могу увидеть все результаты на поверхностях. Есть ли способ отобразить это?

Ответ:
В результатах модуля RF-/DYNAM Pro на поверхностях отображаются только «основные внутренние силы» и «основные напряжения». Однако вы можете использовать опцию экспорта результатов в виде комбинации результатов, чтобы просмотреть все результаты после анализа временной истории.

Просто используйте эту опцию, чтобы создать комбинацию результатов в дополнительном модуле (см. Рис. 01) и отобразить результаты в графическом виде. После этого будут доступны все результаты, такие как «Расчетные внутренние силы» или «Напряжения».
