FAQ 003282 | Dopo aver eseguito un'analisi time history, non riesco a vedere tutti i risultati sulle superfici ...

Name: FAQ 003282 | Dopo aver eseguito un&#39;analisi time history, non riesco a vedere tutti i risultati sulle superfici ...
Uploaded: 2020-01-30T00:00:00+01:00

Domanda:

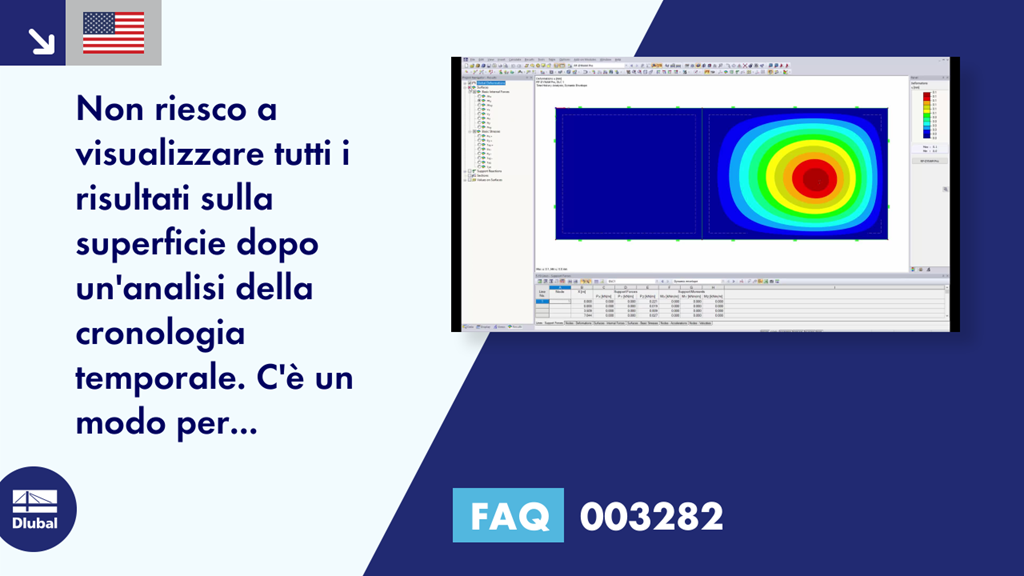

Dopo aver eseguito un'analisi time history, non riesco a vedere tutti i risultati sulle superfici. C'è un modo per visualizzarlo?

Risposta:
Nei risultati del modulo RF-/DYNAM Pro, sulle superfici sono mostrate solo le "forze interne di base" e le "tensioni di base". Tuttavia, è possibile utilizzare l'opzione per esportare i risultati come combinazione di risultati per visualizzare tutti i risultati dopo l'analisi cronologica.

Utilizzare semplicemente questa opzione per creare una combinazione di risultati nel modulo aggiuntivo (vedi Fig. 01) e per visualizzare i risultati graficamente. Tutti i risultati come "Sforze interne di progetto" o "Sforzi" sono quindi disponibili.
