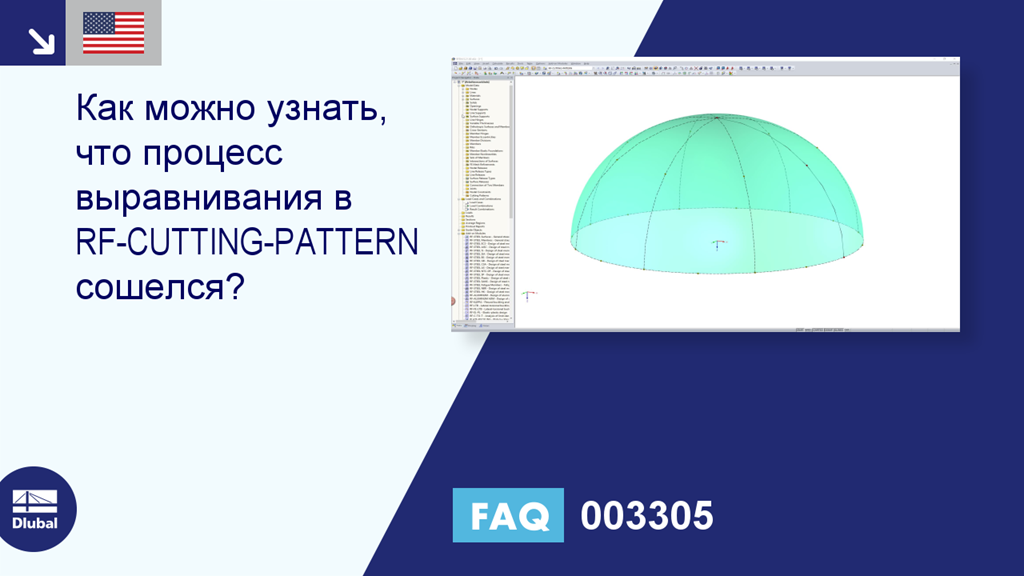

[EN] FAQ 003305 | Как распознать, что RF -CUTTING -PATTERN обнаружил ...

Соблюдение строительных норм и правил, таких как Еврокод, необходимо для обеспечения безопасности, конструктивной целостности и устойчивости зданий и сооружений. Вычислительная гидродинамика (CFD) играет жизненно важную роль в этом процессе, моделируя поведение жидкостей, оптимизируя конструкции и помогая архитекторам и инженерам соответствовать требованиям Еврокода, связанным с расчетом ветровых нагрузок, естественной вентиляцией, пожарной безопасностью и энергоэффективностью. Интегрируя CFD в процесс проектирования, профессионалы могут создавать более безопасные, эффективные и соответствующие требованиям здания, отвечающие самым высоким стандартам строительства и проектирования в Европе.

В вычислительной гидродинамике (CFD) можно смоделировать сложные поверхности, которые не являются полностью твердыми, с использованием пористой или проницаемой среды. Практическими примерами таких конструкций являются ветрозащитные матерчатые конструкции, проволочные сетки, перфорированные фасады и облицовки, ставни, блоки труб (блоки горизонтальных цилиндров) и т.д.

Ветрозащитные конструкции - это особые типы тканевых конструкций, которые защищают окружающую среду от вредных химических частиц, уменьшают ветровую эрозию и помогают поддерживать ценные источники. RFEM и RWIND используются для расчёта ветровой конструкции как одностороннего взаимодействия жидкости с конструкцией (FSI).
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.

RF-CUTTING-PATTERN активируется путем выбора соответствующей опции в меню Настройки в Общих данных любой модели RFEM. После активации дополнительного модуля, новый объект «Раскройные формы» отображается в «Данных модели». Если распределение мембранной поверхности для раскроя в основной позиции слишком велико, вы можете разделить поверхность линиями раскроя (типы линий «Разрезать с помощью двух линий» или «Разрезать с помощью сечения») на соответствующие частичные полосы.

Затем можно с помощью объекта «Раскройная форма» определить индивидуальные входные данные для каждой раскройной формы. Здесь вы можете задать граничные линии, компенсации и допущения.

Последовательность действий:

• Создание режущих линий
• Создание шаблона путем выбора его граничных линий или использования полуавтоматического генератора
• Свободный выбор ориентации по основе и утоку путем ввода угла
• Применение значений компенсации
• Дополнительное задание различных компенсаций для граничных линий
• Различные допуски (швы, граничные линии)
• Предварительное отображение раскройной формы в графическом окне на стороне, без запуска основного нелинейного расчета

• Плоские и геодезические линии разреза
• Выравнивание частей поверхности двойной кривизны натянутых мембран или пневматических подушек
• Задание раскройных форм с помощью граничных линий, которые не должны быть соединены
• Усовершенствованное выравнивание, основанное на теории наименьшей энергии
• Сварные и граничные допуски
• Равномерная или линейная компенсация в направлении основы и утка
• Возможность различных компенсаций для граничных линий
• Адаптивная организация данных (любые дополнительные изменения входных данных учитываются вплоть до конечного «сварного шва»)
• Графическое изображение раскройных форм
• Статистическая информация о каждой раскройной форме (ширина, длина, размер)
• Возможность автоматического создания раскройных форм из ячеек

После выполнения расчета в диалоговом окне раскройной формы появится вкладка «Координаты точки». В данной вкладке результат отображается в виде таблицы с координатами и поверхностью в графическом окне. Таблица координат представляет новые плоские координаты относительно центра тяжести раскройной формы для каждого узла сетки. Кроме того, раскройная форма с системой координат в центре тяжести представлена в графическом окне. При выборе ячейки таблицы, соответствующий узел изображается в графике со стрелкой. Кроме того, область раскройной формы отображается под таблицей узлов.

Кроме того, в программе RFEM в загружении RF-CUTTING-PATTERN отображаются стандартные результаты напряжений/деформаций для каждого шаблона.
Характеристики:

• Результаты в таблице, включая информацию о раскройной форме
• Интеллигентная таблица графиков
• Результаты плоской геометрии в файле DXF
• Отображение деформаций после выравнивания для оценки раскройных форм
• Результаты деформаций после выравнивания для оценки шаблонов
