问题：

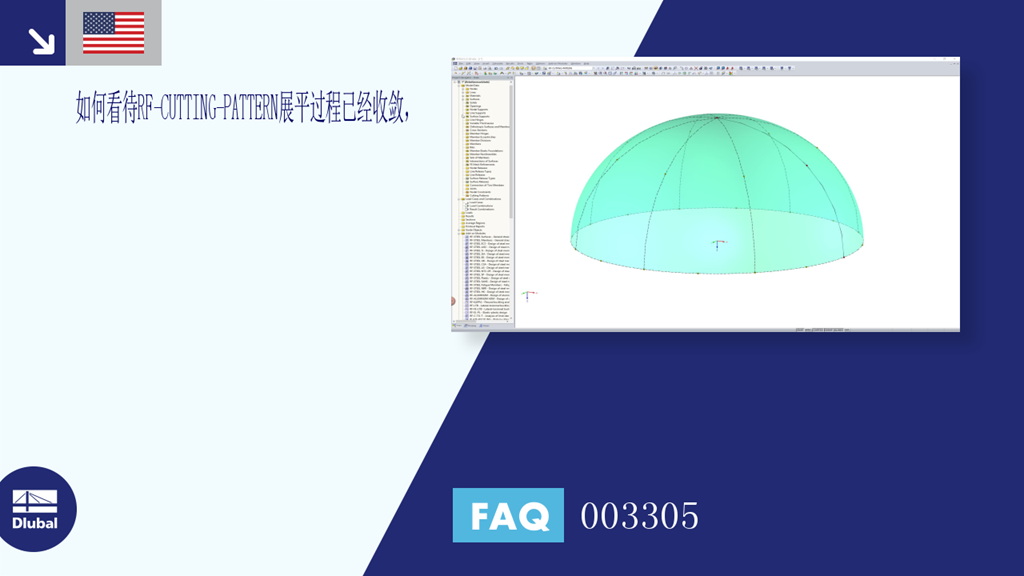

如何看待RF-CUTTING-PATTERN展平过程已经收敛，
答案：
几何非线性展平过程是从所选裁剪模型中转换平面，屈曲，弯曲或双曲面面部分的真实网格几何形状，并在假设材料行为的情况下，通过将扭曲能量最小化来展平这些平面部分。
迭代计算通过“计算参数”菜单中的“裁剪式样”选项卡中的参数来控制。
参数“最大迭代数目”限制了计算的范围，并且在达到设置的最大迭代数目时停止过程。 当达到最大迭代次数时，如果收敛准则不是取决于收敛范围内的“公差准则”，则程序显示错误10154。
如果程序没有输出错误信息，则可以假设其收敛是合理的。
通常，您可以通过调整展平几何形状或增加最大迭代次数来纠正错误。
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
在非线性计算中采用由所选裁剪式样中的平面、屈曲、单曲面或双曲面组成的真实网格几何形状，并按照最小化畸变能进行展平，假设定义的材料行为。
简而言之，该方法试图在压力机中压缩网格几何形状（假设为无摩擦接触），并寻找使组件平面内压扁产生的应力在平面内处于平衡状态的状态。 这样可以实现最小能量和最佳裁剪式样精度。 考虑了经向和纬向以及边界线的补偿。 然后，将在边界线上定义的裕量应用于生成的平面几何形状。
性能特点：
RF-CUTTING-PATTERN可以通过在RFEM模型的基本数据中的选项选项卡中激活。 激活附加模块后，在模型数据下会显示一个新的对象“裁剪式样”。 如果在基本位置要裁剪的膜面太大，可以通过裁剪线（线类型“通过两条线裁剪”或“通过面裁剪”）在相应的部分条带中。
然后可以使用“裁剪式样”对象为每种裁剪式样单独定义条目。 在这里您可以设置边界线、补偿和裕量。
工作顺序步骤：
计算完成后，在裁剪式样对话框中会出现“点坐标”选项卡。 在该选项卡中，结果以表格的形式显示，坐标和图形窗口中的面。 坐标表中显示了展平后的每个网格节点相对于裁剪式样重心的新坐标。 此外，在图形窗口中显示的是重心坐标系的裁剪式样。 当选择表格单元格时，图形中会显示相应的节点和一个箭头。 此外，在节点表格下方还会显示裁剪式样的区域。
在 RFEM 的荷载工况 RF‑CUTTING‑PATTERN 中会显示每个图案的标准应力/应变结果。
