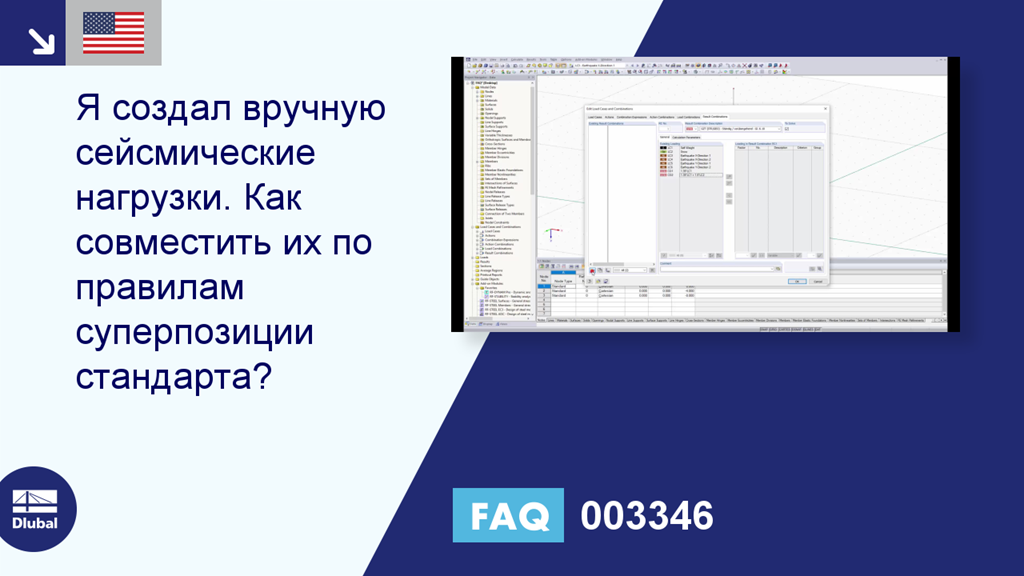

[EN] FAQ 003346 | Я создал вручную сейсмические нагрузки. Как их совместить ...

Вопрос:
Я создал вручную сейсмические нагрузки. Как совместить их по правилам суперпозиции стандарта?

Ответ:
Если вы определили загружения с сейсмическими нагрузками и не можете объединить их с помощью дополнительного модуля RF-/DYNAM Pro, автоматическую комбинаторику не следует использовать. Следующие шаги описывают, как задать сочетания вручную:

В зависимости от того, хотите ли вы использовать правило SRSS или CQC, может потребоваться активировать его в общих данных (только в случае правила CQC). Для правила CQC необходимо активировать дополнительные параметры, которые можно задать в загружениях.

Создайте расчетное сочетание для каждого направления. Добавьте все загружения, в которых вы определили землетрясения в данном направлении. Затем в параметрах расчета можно определить тип суперпозиции.
В качестве следующего шага мы получим дополнительные расчетные сочетания. Например, в данном случае Еврокод 8 предоставляет правило 100/30%. Для этого добавьте к результирующим сочетаниям отдельных направлений «и» и измените коэффициенты на 1,0 для доминирующего направления и 0,3 для остальных направлений. Необходимо всегда создавать по одному расчетному сочетанию для каждого направления.

Наконец, создается следующая расчетная комбинация, которую затем можно использовать для расчета. В таком сочетании, землетрясения накладываются друг на друга с постоянными и вынужденными нагрузками (создание случайного сочетания). Обратите внимание, что расчетные сочетания для землетрясений должны быть добавлены с помощью «или».
