Вопрос:

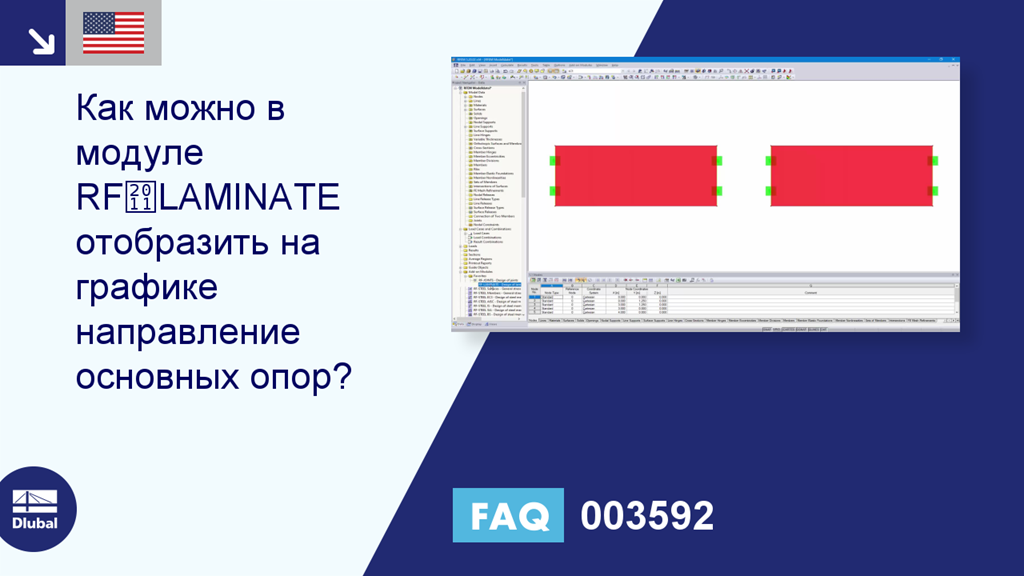

Как можно в модуле RF‑LAMINATE отобразить на графике направление основных опор?
Ответ:
Отображение направления основных опор в дополнительном модуле RF-LAMINATE
При вводе данных в дополнительный модуль RF‑LAMINATE можно графически управлять направлением ортотропии для каждого отдельного слоя. Просто поместите курсор в нужное место соответствующего слоя. Затем в модели RFEM отобразится система координат поверхности (см. Рисунок 01). Это следует интерпретировать следующим образом:
красная ось = ось x = значение β соответствующего слоя
Обычно, основное направление опоры определяются на основе внешних слоев, поэтому достаточно рассмотреть только первый слой. Основное направление нагрузки всегда определяет красная ось (см. Рисунок 01).
Отображение направления основных опор в программе RFEM
Основное направление опоры можно интерпретировать также непосредственно в программу RFEM. Для этого служит функция детального отображения местной системы координат поверхностей (см. Рисунок 02). Ортотропное направление β относится к местной оси x поверхности. Это значит, что в примере, показанном на Рисунке 03, проходит основное направление опоры для левой поверхности от одной опоры к другой, в то время как у правой поверхности наоборот возникает вторичное направление опоры. Если вы хотите изменить направление опоры для правой поверхности, тогда можно либо повернуть местную систему координат поверхности (см. Рисунок 04), либо создать новую конструкцию и повернуть ортотропное направление β на 90 ° (см. Рисунок 05).
Если направление основной опоры не отображается четко, тогда нужно взглянуть на матрицу жесткости поверхности (см. Рисунок 06). Здесь можно найти «основное» направление опоры, например, на основе жесткости на изгиб. Элемент D11 относится к местной оси поверхности x, а элемент D22 относится к местной оси поверхности y.
